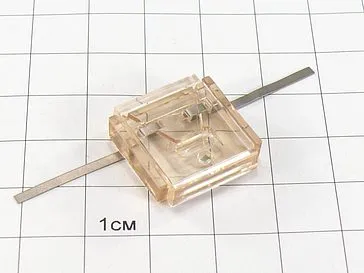

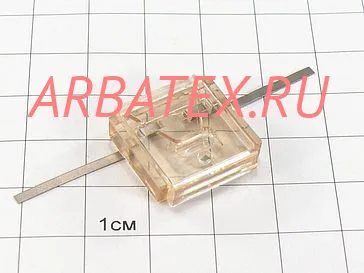

Описание стабилитрона 2С164М-1Н
Стабилитрон - это полупроводниковый диод, используемый для стабилизации постоянного напряжения на нагрузке.
Стабилитрон 2С164М-1Н служит для защиты электроаппаратуры от перенапряжений. Напряжение на 2С164М-1Н подают в обратной полярности.
Применяется в различных областях приборостроения, радиоэлектронной промышленности, электротехнической аппаратуре.
Параметры и характеристики стабилитрона 2С164М-1Н:
Стабилитроны 2С164М1Н кремниевые, планарные, малой мощности, прецизионные.
Предназначены для стабилизации номинального напряжения 6,4 В в диапазоне токов стабилизации 0,5...3 мА с высокими требованиями к стабильности напряжения в диапазоне температур —60...+125 °С в герметизируемых интегральных микросхемах.
Бескорпусные, с гибкими выводами и защитным покрытием.
Тип стабилитрона и схема соединения электродов с выводами приводятся на индивидуальной таре.
Масса стабилитрона не более 0,01 г.
Основные технические параметры стабилитрона 2С164М1Н:
• Разброс напряжения стабилизации: 6... 6,7 В;
• Температурный коэффициент напряжения стабилизации: ±0,005 %/°С;
• Временная нестабильность напряжения стабилизации: ±0,1 %;
• Дифференциальное сопротивление стабилитрона : 120 Ом при iст 1,5 мА;
• Минимально допустимый ток стабилизации: 0,5 мА;
• Максимально допустимый ток стабилизации: 3 мА;
• Максимально-допустимая рассеиваемая мощность на стабилитроне: 0,02 Вт;
• Рабочий интервал температуры окружающей среды: -60... +125 °С
Тип стабилитрона
|
Uст. ном.
|
при Iст.
|
ΔUст.
|
αUст.
|
δUст.
|
rст.
|
Iст.
|
Рmax
|
Тк.max (Тп.)
|
Токр.
|
мин.
|
макс.
|
В
|
мА
|
мВ
|
%/°С
|
%
|
Ом
|
мА
|
мА
|
мВт
|
°С
|
°С
|
2С164М-1
|
6,4
|
1,5
|
±60
|
±0,005
|
0,1
|
120
|
0,5
|
3
|
20
|
125
|
-60…+125
|
2С164М-1Н
|
6,4
|
1,5
|
±60
|
±0,005
|
0,3
|
120
|
0,5
|
3
|
20
|
125
|
-60…+125
|
• Uст. - напряжение стабилизации стабилитрона;
• Iст. - ток стабилизации стабилитрона;
• ΔUст. - разброс напряжения стабилизации;
• αUст. - температурный коэффициент напряжения стабилизации;
• δUст. - временная нестабильность напряжения стабилизации;
• rст. - дифференциальное сопротивление стабилитрона;
• Iст.мин. - минимальный ток стабилизации;
• Iст.макс. - максимальный ток стабилизации;
• Рmax - рассеиваемая мощность стабилитрона;
• Тк. мах - максимально-допустимая температура корпуса;
• Тп. мах - максимально-допустимая температура перехода;
• Токр. - температура окружающей среды.
