Описание стабилитрона КС508А
Стабилитрон - это полупроводниковый диод, используемый для стабилизации постоянного напряжения на нагрузке.
Стабилитрон КС508А служит для защиты электроаппаратуры от перенапряжений. Напряжение на КС508А подают в обратной полярности.
Стабилитрон КС508А служит для защиты электроаппаратуры от перенапряжений.
Применяется в различных областях приборостроения, радиоэлектронной промышленности, электротехнической аппаратуре.
Параметры и характеристики стабилитрона КС508А:
Стабилитроны КС508А кремниевые, планарные, средней мощности.
Предназначены для стабилизации напряжения.

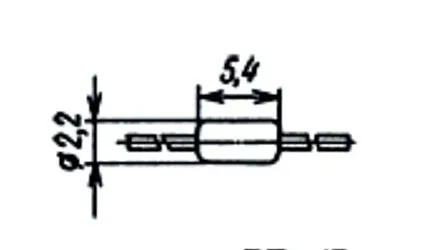

Выпускаются в стеклянном корпусе с гибкими выводами.
Для обозначения типа и полярности используется условная маркировка цветным кодом - фоновая средняя полоса черного цвета и по одной цветной кольцевой полосе со стороны катодного и анодного выводов соответственно:
серая и белая - для КС406А,
белая и оранжевая - для КС406Б,
оранжевая и зеленая - для КС508А,
желтая и белая - для КС508Б,
красная и зеленая - для КС508В,
голубая и белая - для КС508Г,
зеленая и белая - для КС508Д.
Масса стабилитрона не более 0,15 г.
Основные технические параметры стабилитрона КС508А:
• Номинальное напряжение стабилизации: 12 В при iст 10,5 мА;
• Температурный коэффициент напряжения стабилизации: ±0,16 %/°С;
• Минимально допустимый ток стабилизации: 0,25 мА;
• Максимально допустимый ток стабилизации: 23 мА;
• Максимально-допустимая рассеиваемая мощность на стабилитроне: 0,5 Вт;
• Рабочий интервал температуры окружающей среды: -60... +125 °С
