Описание стабилитрона КС509А
Стабилитрон - это полупроводниковый диод, используемый для стабилизации постоянного напряжения на нагрузке.
Стабилитрон КС509А служит для защиты электроаппаратуры от перенапряжений. Напряжение на КС509А подают в обратной полярности.
Стабилитрон КС509А служит для защиты электроаппаратуры от перенапряжений.
Применяется в различных областях приборостроения, радиоэлектронной промышленности, электротехнической аппаратуре.
Параметры и характеристики стабилитрона КС509А:
Стабилитроны КС509А кремниевые, планарные, средней мощности.
Предназначены для стабилизации номинального напряжения 14,7 В в диапазоне токов стабилизации 0,5...42 мА.

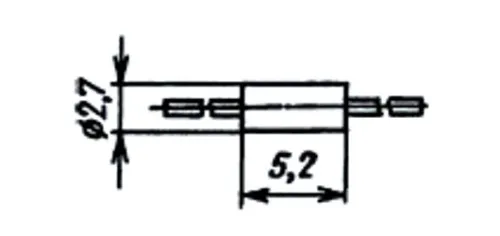

Выпускаются в стеклянном корпусе с гибкими выводами.
Для обозначения типа и полярности используется условная маркировка цветным кодом - фоновая средняя полоса белого или серого цвета, голубая кольцевая полоса со стороны анодного вывода:
красная - для КС509А,
желтая - для КС509Б,
зеленая - для КС509В.
Масса стабилитрона не более 0,3 г.
Основные технические параметры стабилитрона КС509А:
• Номинальное напряжение стабилизации: 14,7 В при iст 15 мА;
• Разброс напряжения стабилизации: 13,8... 15,6 В;
• Температурный коэффициент напряжения стабилизации: 0,09 %/°С;
• Временная нестабильность напряжения стабилизации стабилитрона: ±1,5 %;
• Дифференциальное сопротивление стабилитрона: 500 Ом при iст 0,5 мА;
• Минимально допустимый ток стабилизации: 0,5 мА;
• Максимально допустимый ток стабилизации: 42 мА;
• Максимально-допустимая рассеиваемая мощность на стабилитроне: 1,3 Вт;
• Рабочий интервал температуры окружающей среды: -40... +85 °С
