Описание

Описание стабилитрона КС220Ж


Стабилитрон - это полупроводниковый диод, используемый для стабилизации постоянного напряжения на нагрузке.
Стабилитрон КС220Ж служит для защиты электроаппаратуры от перенапряжений. Напряжение на КС220Ж подают в обратной полярности.
Стабилитрон КС220Ж служит для защиты электроаппаратуры от перенапряжений.
Применяется в различных областях приборостроения, радиоэлектронной промышленности, электротехнической аппаратуре.

Параметры и характеристики стабилитрона КС220Ж:


Стабилитроны КС220Ж кремниевые, планарные, малой мощности.
Предназначены для стабилизации номинального напряжения 20 В в диапазоне токов стабилизации 0,5...6,2 мА в измерительной аппаратуре, в усилителях для согласования уровней, в системах автоматики для питания маломощных датчиков, а также для стабилизации импульсного напряжения и ограничения импульсных сигналов.

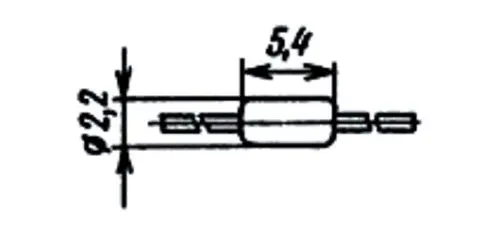

Выпускаются в металло-стеклянных корпусах с гибкими выводами.
Стабилитроны маркируются условным цветным кодом, в состав которого входят цвет окраски корпуса и цвет кольцевой полосы со стороны анодного вывода: КС220Ж - корпус черный, полоса зеленая.
Масса стабилитрона не более 0,3 г.

Основные технические параметры стабилитрона КС220Ж:
• Номинальное напряжение стабилизации: 20 В при iст 2 мА;
• Разброс напряжения стабилизации: 19... 21 В;
• Температурный коэффициент напряжения стабилизации: 0,1 %/°С;
• Временная нестабильность напряжения стабилизации стабилитрона: ±1,5 %;
• Дифференциальное сопротивление стабилитрона: 70 Ом при iст 2 мА;
• Минимально допустимый ток стабилизации: 0,5 мА;
• Максимально допустимый ток стабилизации: 6,2 мА;
• Максимально-допустимая рассеиваемая мощность на стабилитроне: 0,125 Вт;
• Рабочий интервал температуры окружающей среды: -60... +125 °С
