Описание стабилитрона КС191Ж
Стабилитрон - это полупроводниковый диод, используемый для стабилизации постоянного напряжения на нагрузке.
Стабилитрон КС191Ж служит для защиты электроаппаратуры от перенапряжений. Напряжение на КС191Ж подают в обратной полярности.
Стабилитрон КС191Ж служит для защиты электроаппаратуры от перенапряжений.
Применяется в различных областях приборостроения, радиоэлектронной промышленности, электротехнической аппаратуре.
Параметры и характеристики стабилитрона КС191Ж:
Стабилитроны КС191Ж кремниевые, планарные, малой мощности.
Предназначены для стабилизации номинального напряжения 9,1 В в диапазоне токов стабилизации 0,5...20 мА в измерительной аппаратуре, в усилителях для согласования уровней, в системах автоматики для питания маломощных датчиков, а также для стабилизации импульсного напряжения и ограничения импульсных сигналов.

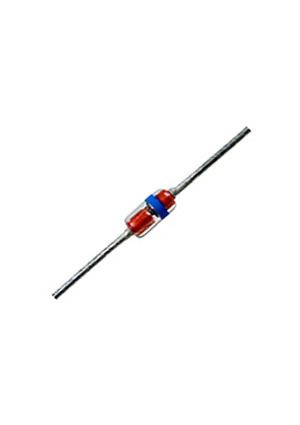

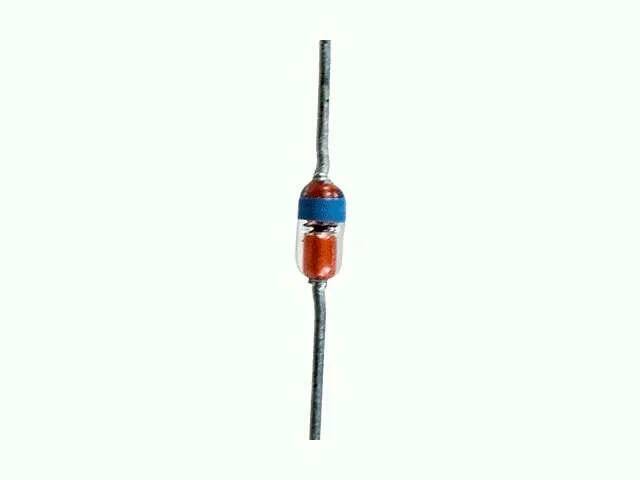

Выпускаются в металло-стеклянных корпусах с гибкими выводами.
Стабилитроны маркируются условным цветным кодом, в состав которого входят цвет окраски корпуса и цвет кольцевой полосы со стороны анодного вывода: КС191Ж - корпус серый, полоса красная.
Масса стабилитрона не более 0,3 г.
Основные технические параметры стабилитрона КС191Ж:
• Номинальное напряжение стабилизации: 9,1 В при iст 4 мА;
• Разброс напряжения стабилизации: 8,6... 9,6 В;
• Температурный коэффициент напряжения стабилизации: ±0,09 %/°С;
• Временная нестабильность напряжения стабилизации стабилитрона: ±1,5 %;
• Дифференциальное сопротивление стабилитрона : 40 Ом при iст 4 мА;
• Минимально допустимый ток стабилизации: 0,5 мА;
• Максимально допустимый ток стабилизации: 14 мА;
• Максимально-допустимая рассеиваемая мощность на стабилитроне: 0,125 Вт;
• Рабочий интервал температуры окружающей среды: -60... +125 °С
