Описание стабилитрона КС156А
Стабилитрон - это полупроводниковый диод, используемый для стабилизации постоянного напряжения на нагрузке.
Стабилитрон КС156А служит для защиты электроаппаратуры от перенапряжений. Напряжение на КС156А подают в обратной полярности.
Стабилитрон КС156А служит для защиты электроаппаратуры от перенапряжений.
Применяется в различных областях приборостроения, радиоэлектронной промышленности, электротехнической аппаратуре.
Параметры и характеристики стабилитрона КС156А:
Стабилитроны КС156А кремниевые, сплавные, малой мощности.
Предназначены для стабилизации номинального напряжения 5,6 В в диапазоне токов стабилизации 3...55 мА.

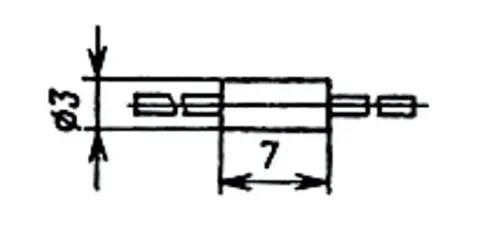

Выпускаются в стеклянном корпусе с гибкими выводами.
Для обозначения типа и полярности стабилитрона используется условная маркировка - голубая кольцевая полоса со стороны катодного вывода и разноцветные кольцевые полосы по сторонам анодного вывода:
КС133А - белая,
КС139А - зеленая,
КС147А - серая,
КС156А - оранжевая,
КС168А - красная.
В режиме стабилизации напряжения полярность включения стабилитрона обратная.
Масса стабилитронов не более 0,3 г.
Основные технические параметры стабилитрона КС156А:
• Номинальное напряжение стабилизации: 5,6 В при iст 10 мА;
• Разброс напряжения стабилизации: 4,2... 4,9 В;
• Температурный коэффициент напряжения стабилизации: ±0,05 %/°С;
• Дифференциальное сопротивление стабилитрона : 46 Ом при iст 10 мА;
• Минимально допустимый ток стабилизации: 3 мА;
• Максимально допустимый ток стабилизации: 55 мА;
• Максимально-допустимая рассеиваемая мощность на стабилитроне: 0,3 Вт;
• Рабочий интервал температуры окружающей среды: -60... +125 °С
