Описание стабилитрона 2С108И
Предназначены для применения в качестве источника номинального опорного напряжения 6,4 В в цепях постоянного тока в диапазоне токов стабилизации 3...10 мА.

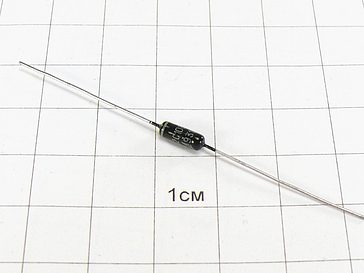

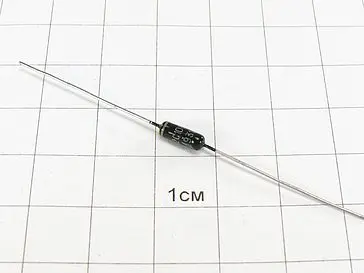

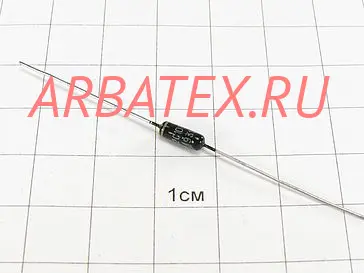

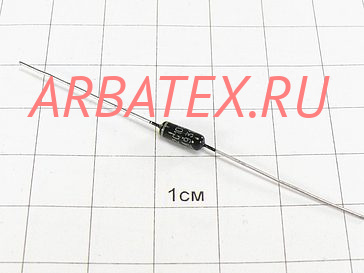

Выпускаются в стеклянном корпусе с гибкими выводами.
Тип стабилитрона приводится на корпусе.
Параметры и характеристики стабилитрона 2С108И:
Стабилитроны 2С108И кремниевые, эпитаксиально-планарные, малой мощности, прецизионные, класса 0,02.
Предназначены для применения в качестве источника номинального опорного напряжения 6,4 В в цепях постоянного тока в диапазоне токов стабилизации 3...10 мА.
Выпускаются в стеклянном корпусе с гибкими выводами.
Тип стабилитрона приводится на корпусе.
Со стороны вывода положительного для рабочего режима электрода (анода) на корпусе наносится белая полоса.
Масса стабилитрона не более 0,5 г.
Технические условия: аА0.339.436 ТУ, ПО.070.052.
Основные технические параметры стабилитрона 2С108И:
• Номинальное напряжение стабилизации: 6,4 В при iст 7,5 мА;
• Температурный коэффициент напряжения стабилизации: ±0,002 %/°С;
• Временная нестабильность напряжения стабилизации: ±0,8 %;
• Дифференциальное сопротивление стабилитрона : 15 Ом при iст 7,5 мА;
• Минимально допустимый ток стабилизации: 3 мА;
• Максимально допустимый ток стабилизации: 10 мА;
• Максимально-допустимая рассеиваемая мощность на стабилитроне: 0,070 Вт;
• Рабочий интервал температуры окружающей среды: -60... +125 °С
|
Тип стабилитрона
|
Uст. ном.
|
при Iст.
|
ΔUст.
|
αUст.
|
δUст.
|
rст.
|
Iст.
|
Рmax
|
Тк.max (Тп.)
|
Токр.
|
|
мин.
|
макс.
|
|
В
|
мА
|
%
|
%/°С
|
%
|
Ом
|
мА
|
мА
|
мВт
|
°С
|
°С
|
|
2С108А
|
6,4
|
7,5
|
±5
|
±0,002
|
0,02
|
15
|
3
|
10
|
70
|
125
|
-60…+125
|
|
2С108Б
|
6,4
|
7,5
|
±5
|
±0,001
|
0,02
|
15
|
3
|
10
|
70
|
125
|
-60…+125
|
|
2С108В
|
6,4
|
7,5
|
±5
|
±0,0005
|
0,02
|
15
|
3
|
10
|
70
|
125
|
-60…+125
|
|
2С108Г
|
6,4
|
7,5
|
±5
|
±0,002
|
0,01
|
15
|
3
|
10
|
70
|
125
|
-60…+125
|
|
2С108Д
|
6,4
|
7,5
|
±5
|
±0,001
|
0,01
|
15
|
3
|
10
|
70
|
125
|
-60…+125
|
|
2С108Е
|
6,4
|
7,5
|
±5
|
±0,0005
|
0,01
|
15
|
3
|
10
|
70
|
125
|
-60…+125
|
|
2С108Ж
|
6,4
|
7,5
|
±5
|
±0,002
|
0,005
|
15
|
3
|
10
|
70
|
125
|
-60…+125
|
|
2С108И
|
6,4
|
7,5
|
±5
|
±0,001
|
0,005
|
15
|
3
|
10
|
70
|
125
|
-60…+125
|
|
2С108К
|
6,4
|
7,5
|
±5
|
±0,0005
|
0,005
|
15
|
3
|
10
|
70
|
125
|
-60…+125
|
|
2С108Л
|
6,4
|
7,5
|
±5
|
±0,001
|
0,002
|
15
|
3
|
10
|
70
|
125
|
-60…+125
|
|
2С108М
|
6,4
|
7,5
|
±5
|
±0,0005
|
0,002
|
15
|
3
|
10
|
70
|
125
|
-60…+125
|
|
2С108Н
|
6,4
|
7,5
|
±5
|
±0,001
|
0,001
|
15
|
3
|
10
|
70
|
125
|
-60…+125
|
|
2С108П
|
6,4
|
7,5
|
±5
|
±0,0005
|
0,001
|
15
|
3
|
10
|
70
|
125
|
-60…+125
|
|
2С108Р
|
6,4
|
7,5
|
±5
|
±0,0005
|
0,0005
|
15
|
3
|
10
|
70
|
125
|
-60…+125
|
|
2С108С
|
6,4
|
7,5
|
±5
|
±0,0005
|
0,0003
|
15
|
3
|
10
|
70
|
125
|
-60…+125
|
• Uст. - напряжение стабилизации стабилитрона;
• Iст. - ток стабилизации стабилитрона;
• ΔUст. - разброс напряжения стабилизации;
• αUст. - температурный коэффициент напряжения стабилизации;
• δUст. - временная нестабильность напряжения стабилизации;
• rст. - дифференциальное сопротивление стабилитрона;
• Iст.мин. - минимальный ток стабилизации;
• Iст.макс. - максимальный ток стабилизации;
• Рmax - рассеиваемая мощность стабилитрона;
• Тк. мах - максимально-допустимая температура корпуса;
• Тп. мах - максимально-допустимая температура перехода;
• Токр. - температура окружающей среды.
