Описание стабилитрона 2С168В
Стабилитрон - это полупроводниковый диод, используемый для стабилизации постоянного напряжения на нагрузке.
Стабилитрон 2С168В служит для защиты электроаппаратуры от перенапряжений. Напряжение на 2С168В подают в обратной полярности.
Применяется в различных областях приборостроения, радиоэлектронной промышленности, электротехнической аппаратуре.
Параметры и характеристики стабилитрона 2С168В:
Стабилитроны 2С168В кремниевые, сплавные, двуханодные, малой мощности.
Предназначены для стабилизации номинального напряжения 6,8 В в диапазоне токов стабилизации 3...20 мА и двустороннего ограничения напряжения.

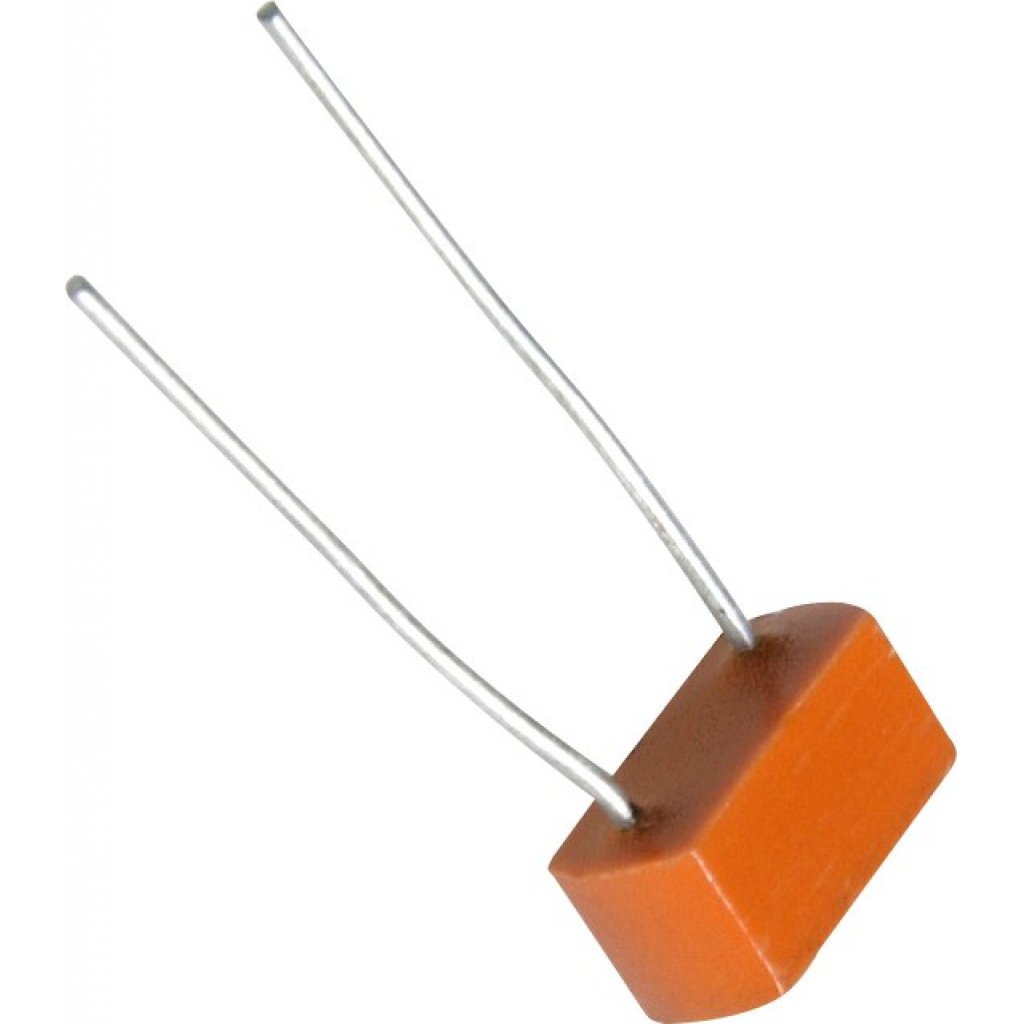

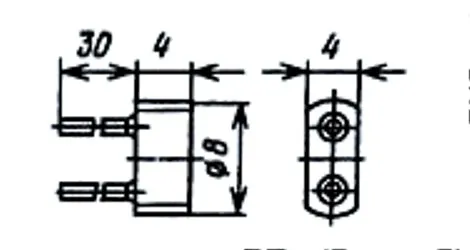

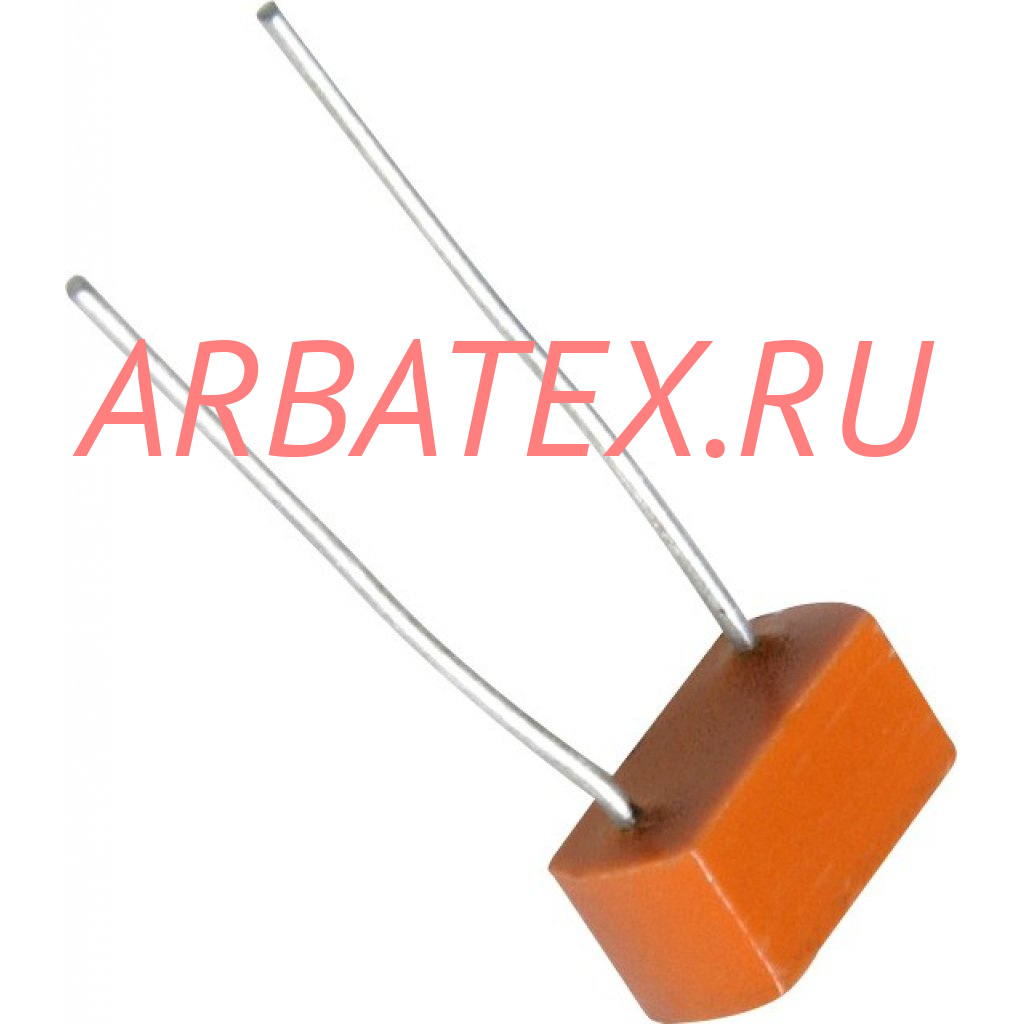

Выпускаются в пластмассовом корпусе с гибкими выводами.
Тип стабилитрона приводятся на корпусе.
Масса стабилитрона не более 0,3 г.
Технические условия: ХЫ3.369.004 ТУ.
Основные технические параметры стабилитрона 2С168В:
• Номинальное напряжение стабилизации: 6,8 В при iст 10 мА;
• Температурный коэффициент напряжения стабилизации: ±0,05 %/°С;
• Временная нестабильность напряжения стабилизации стабилитрона: ±1,5 %;
• Дифференциальное сопротивление стабилитрона : 28 Ом при iст 10 мА;
• Минимально допустимый ток стабилизации: 3 мА;
• Максимально допустимый ток стабилизации: 22 мА;
• Максимально-допустимая рассеиваемая мощность на стабилитроне: 0,15 Вт;
• Рабочий интервал температуры окружающей среды: -55... +100 °С
Тип стабилитрона
|
Uст.
|
αUст.
|
Uпр. (при Iпр.)
|
rст.
|
Iст.
|
Рmax
|
Тк.max (Тп.)
|
Т окр.
|
мин
|
ном
|
макс
|
Iст.ном.
|
мин
|
макс
|
В
|
В
|
В
|
мА
|
%/С
|
В (мА)
|
Ом
|
мА
|
мА
|
Вт
|
°С
|
°С
|
2С168В
|
6,24
|
6,8
|
7,38
|
10
|
±0,05
|
-
|
28
|
3
|
20
|
0,15
|
(150)
|
-60… +125
|
КС168В
|
6,3
|
6,8
|
7,3
|
10
|
±0,05
|
-
|
28
|
3
|
20
|
0,15
|
100
|
-55… +100
|
Условные обозначения электрических параметров стабилитронов:
• Uст. - напряжение стабилизации стабилитрона;
• αUст. - температурный коэффициент напряжения стабилизации стабилитрона;
• Uпр. - постоянное прямое напряжение;
• Iпр. - постоянный прямой ток;
• rст. - дифференциальное сопротивление стабилитрона;
• Iст. - ток стабилизации стабилитрона;
• Рmax - рассеиваемая мощность стабилитрона;
• Тк. мах - максимально-допустимая температура корпуса стабилитрона;
• Тп. мах - максимально-допустимая температура перехода стабилитрона;
• Т окр. - температура окружающей среды.
