Описание

Описание стабилитрона 2С133В


Стабилитрон - это полупроводниковый диод, используемый для стабилизации постоянного напряжения на нагрузке.
Стабилитрон 2С133В предназначены для стабилизации напряжения 3,3 В в диапазоне токов стабилизации 1...37,5 мА.

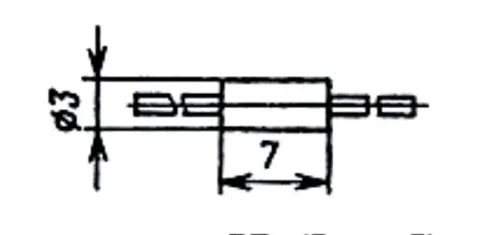

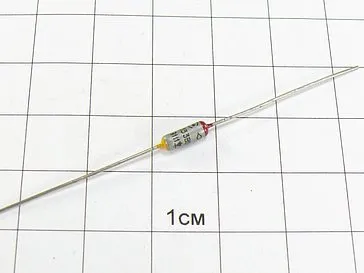

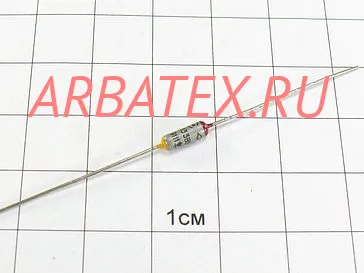

Выпускаются в стеклянном корпусе с гибкими выводами.


Параметры и характеристики стабилитрона 2С133В:



Тип стабилитрона и схема соединения электродов с выводами приводятся на корпусе.
Допускается условная маркировка стабилитронов цветным кодом.
Масса стабилитрона не более 0,5 г.

Основные технические параметры стабилитрона 2С133В:
• Номинальное напряжение стабилизации: 3,3 В при iст 5 мА;
• Разброс напряжения стабилизации: 3,1... 3,5 В;
• Дифференциальное сопротивление стабилитрона : 150 Ом при iст 5 мА;
• Минимально допустимый ток стабилизации: 1 мА;
• Максимально допустимый ток стабилизации: 37,5 мА;
• Максимально-допустимая рассеиваемая мощность на стабилитроне: 0,125 Вт;
• Рабочий интервал температуры окружающей среды: -60... +125 °С




Тип стабилитрона Uст. αUст. Uпр. (при Iпр.) rст. Iст. Рmax Тк.max (Тп.) Т окр.
мин ном макс Iст.ном. мин макс
В В В мА %/С В (мА) Ом мА мА Вт °С °С
2С133В 3,1 3,3 3,5 5 -0,10…-0,02 1 (50) 150 1 37,5 0,125 (150) -60… +125
2С147В 4,5 4,7 4,9 5 -0,07 1 (50) 150 1 26,5 0,125 (150) -60… +125
2С156В 5,3 5,9 5,9 5 +0,05 1 (50) 100 1 22,4 0,125 (150) -60… +125


 Условные обозначения электрических параметров стабилитронов:

  • Uст. - напряжение стабилизации стабилитрона;
  • αUст. - температурный коэффициент напряжения стабилизации стабилитрона;
  • Uпр. - постоянное прямое напряжение;
  • Iпр. - постоянный прямой ток;
  • rст. - дифференциальное сопротивление стабилитрона;
  • Iст. - ток стабилизации стабилитрона;
  • Рmax - рассеиваемая мощность стабилитрона;
  • Тк. мах - максимально-допустимая температура корпуса стабилитрона;
  • Тп. мах - максимально-допустимая температура перехода стабилитрона;
  • Т окр. - температура окружающей среды.
