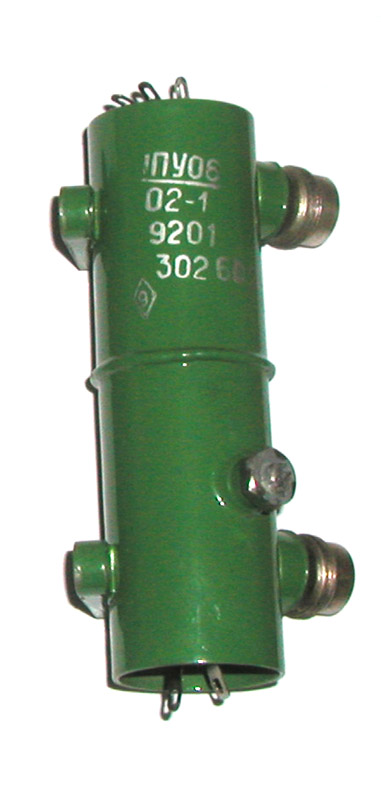

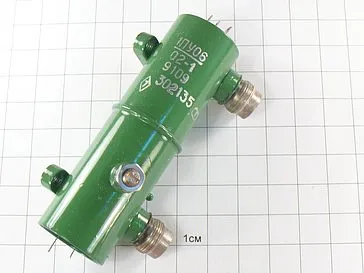

1ПУ07/02-1

1ПУ07/02-1

Характеристики

14

Описание

1ПУ07/02-1 относится к разделу электровакуумных приборов и ламп различного назначения.
По конструкции 1ПУ07/02-1 состоит из вакуумно-герметичной, жесткой оболочки, внутри которой отсутствует кислород.


Параметры и характеристики 1ПУ07/02-1:


Модули СВЧ 1ПУ07/02-1 применяются для генерирования колебаний в импульсном режиме с катодной модуляцией на фиксированных частотах.
Применяется для работы на фиксированных частотах в дециметровом диапазоне волн в качестве усилителя частоты непрерывного режима.


Напряжение:

- накала - от 6 В до 6,6 В;

- анода - не более 205 В;

- на сетке постоянное - от -30 В до 0.

Ток 1ПУ06/02-1:

- анода - не более 21 мА;

- сетки - не более 3 мА.

Мощность:

- входная - не более 300 мВт;

- подводимая к аноду, допустимая - не более 3,8 Вт;

- рассеиваемая сеткой - не более 0,15 Вт.

Номинальные значения модуля 1ПУ06/02-1:

- напряжения накала - 6,3 В;

- напряжения анода - 200 В;

- входной мощности - 150 мВт;

- тока анода - от 13 мА до 17 мА.

Коэффициент стоячей волны напряжения нагрузки - не более 2.

Допустимая температура корпуса 1ПУ06/02-1 - не более +125° С.
