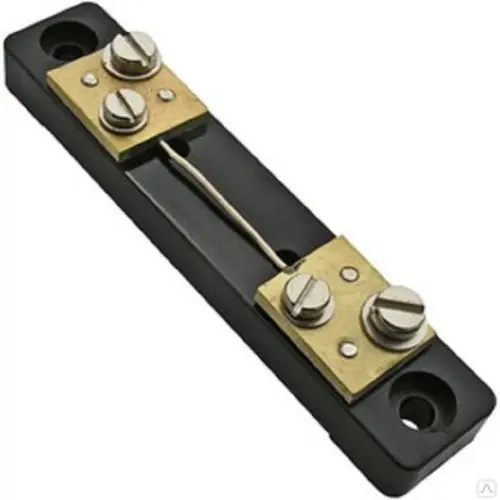

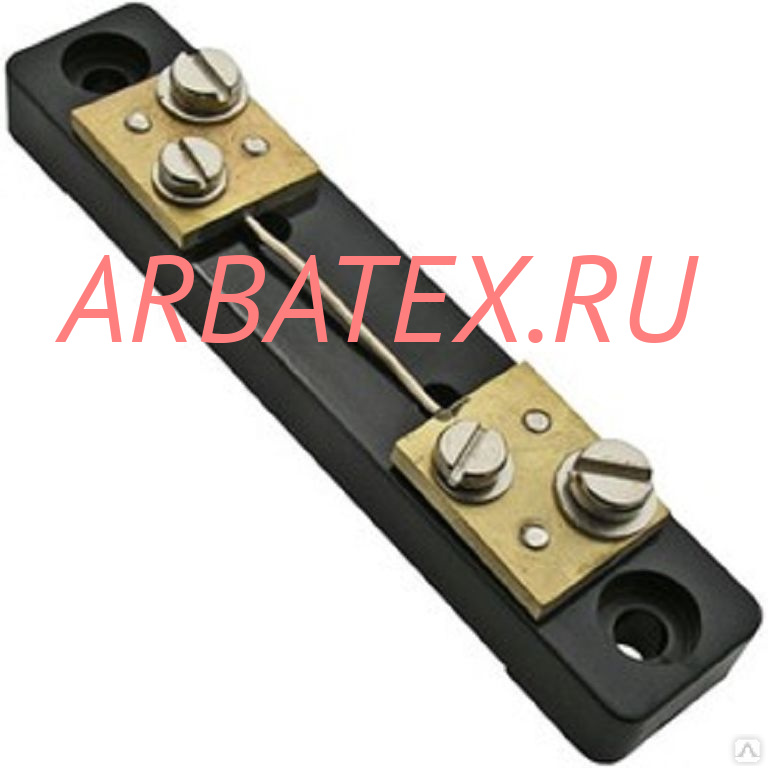

75ШС-1 20А шунт предназначен для расширения пределов измерения магнитоэлектрических амперметров и счетчиков амперчасов.
Параметры 75ШС-1 20А
Номинальный ток шунта 20А, номинальное сопротивление - 3750мкОм. Класс точности 0,5.
Падение напряжения на потенциальных зажимах шунта 75мВ. Пределы допускаемой основной погрешности шунта 75ШС 20А ±0,5%. Предел допускаемой вариации значений сопротивления шунта 75ШС 20А, появляющийся вследствие возникновения термоэлектродвижущей силы при номинальной токовой нагрузке, равен половине предела абсолютного значения допускаемой основной погрешности шунта.
Шунты 20 А75ШС предназначены для работы при температуре окружающего воздуха от минус 40 до плюс 50°С и при относительной влажности 95% (при температуре 40°С) исполнения М и ОМ категории 3.
