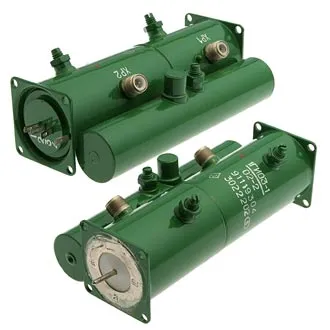

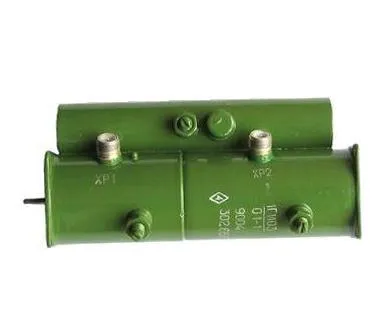

1ГИ03-1/02-2

Описание 1ГИ03-1/02-2

1ГИ03-1/02-2 относится к разделу электровакуумных приборов и ламп различного назначения.
По конструкции 1ГИ03-1/02-2 состоит из вакуумно-герметичной, жесткой оболочки, внутри которой отсутствует кислород.

Параметры и характеристики 1ГИ03-1/02-2:

Модуль СВЧ 1ГИ03-1/02-2 применяется для работы на фиксированных частотах в дециметровом диапазоне волн в качестве автогенератора импульсного режима с катодной модуляцией.


Напряжение:

- накала - от 6 В до 6,6 В;

- анода - не более 550 В;

- сетки и катода-подогревателя- от -50 В до 0;

- отсечки анодного тока - не менее -181 В.

Импульсный ток модуля 1ГИ03-1/02-2:

- анода - не более 15021 мА;

- катода - не более 25021 мА.

Частотная нестабильность - ±03 МГц.

Выходная мощность - 30 Вт.

Номинальные значения 1ГИ03-1/02-2:

- накала - 6,3 В;

- анода - 500 В;

- тока анода - 136 мА;

- скважности - 8,5;

- длительности импульса - 120 мкс.

Мощность:

- подводимая к аноду - не более 8,5 Вт;

- рассеиваемая на сетке - не более 0,4 Вт.

Скважность  - не менее 8,5.

Длительность импульса - от 20 мкс до 120 мкс.

Коэффициент стоячей волны напряжения нагрузки - не более 1,7.

Срок сохраняемости 1ГИ03-1/02-2 - не более 12 лет.

Минимальная наработка - 1000 ч.

Допустимая температура корпуса - не более +125° С.

Масса - не более 270 г.
