1ГИ03/01-1

Описание 1ГИ03/01-1

1ГИ03/01-1 относится к разделу электровакуумных приборов и ламп различного назначения.
По конструкции 1ГИ03/01-1 состоит из вакуумно-герметичной, жесткой оболочки, внутри которой отсутствует кислород.

Параметры и характеристики 1ГИ03/01-1:

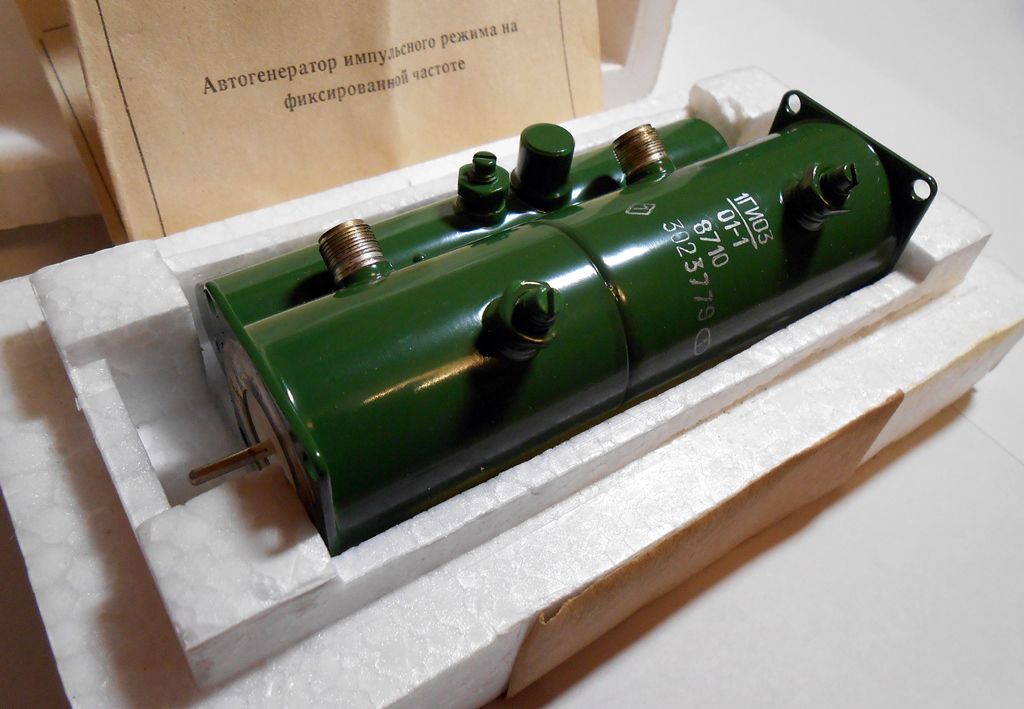

Модуль СВЧ 1ГИ03/01-1 применяется для работы на фиксированных частотах в дециметровом диапазоне волн в качестве автогенератора импульсного режима с катодной модуляцией.


Напряжение:

- накала - от 6 В до 6,6  В;

- катод-подогреватель - (-50) В;

- отсечки анодного тока - (-18) В;

- сетки - (-50) В.

Постоянное напряжение анода - не более 550 В.

Скважность 1ГИ03/01-1 - не мене 8,5.

Коэффициент стоячей волны нагрузки - не более 1,7.

Частотная нестабильность - ±3 МГц.

Длительность импульса - от 20 до 120.

Мощность, рассеиваемая на сетке - не более 0,4 Вт.

Допустимая мощность, подводимая к аноду - не более 8,5 Вт.

Выходная мощность - 15 Вт.

Импульсный ток 1ГИ03/01-1:

- катода - не более 250 мА;

- анода - не более 150 мА.

Температура корпуса - от 0° С до +125° С.

Минимальная наработка - 1000 ч.

Срок сохраняемости - не более 12 лет.

Масса - не более 270 г.
