МТОТО8/3-160-12

МТОТО8/3-160-12

Характеристики

4CE130DSQ

Описание

Описание МТОТО8/3-160-12


К преимуществам силового модуля МТОТО8/3-160-12 относят возможность компоновки в одном корпусе силовых кристаллов, систем управления и датчиков, что значительно повышает как эффективность использования пространства, так и универсальность самого узла.
У МТОТО8/3-160-12 силовые и управляющие выводы изолированы от металлического основания.
Также у силового модуля МТОТО8/3-160-12 тепло от элементов отводится через керамический изолятор и металлическое основание.
Применяется МТОТО8/3-160-12 в выпрямительных мостах, в регуляторах переменного тока, для управления двигателем постоянного тока, электротехнической аппаратуре.

Параметры и характеристики МТОТО8/3-160-12


Модуль силовой полупроводниковый на основе двух бескорпусных последовательно соединенных кремниевых диффузионных оптотиристоров p-n-p-n.
Предназначен для применения в цепях постоянного и переменного токов частотой до 500 Гц преобразователей электроэнергии.
Цепь управления имеет гальваническую развязку с основной силовой цепью. Корпус модуля изолирован от токоведущих частей.
Модуль герметизирован в пластмассовом корпусе и имеет выводы для подключения к внешней электрической цепи.

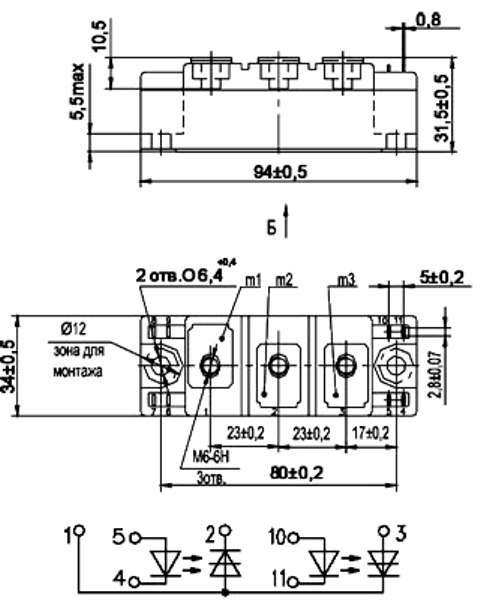

Обозначение типономинала и схемы соединения оптотиристоров приводится на корпусе.
Максимально допустимый средний ток в открытом состоянии - 160А
Повторяющееся импульсное обратное напряжение - 1200В
Длина - 94 мм
Ширина - 30 мм
Высота - 35 мм
Масса модуля - 500 г.
