Характеристики

4CE130DSO

Описание

Описание


К преимуществам силового модуля МТОТО4/3-80-11 относят возможность компоновки в одном корпусе силовых кристаллов, систем управления и датчиков, что значительно повышает как эффективность использования пространства, так и универсальность самого узла.
У МТОТО4/3-80-11 силовые и управляющие выводы изолированы от металлического основания.
Также у силового модуля МТОТО4/3-80-11 тепло от элементов отводится через керамический изолятор и металлическое основание.
Применяется МТОТО4/3-80-11 в выпрямительных мостах, в регуляторах переменного тока, для управления двигателем постоянного тока, электротехнической аппаратуре.

Параметры и характеристики


Модуль силовой полупроводниковый на основе двух бескорпусных последовательно соединенных кремниевых диффузионных оптотиристоров p-n-p-n.
Предназначен для применения в цепях постоянного и переменного токов частотой до 500 Гц преобразователей электроэнергии.
Цепь управления имеет гальваническую развязку с основной силовой цепью. Корпус модуля изолирован от токоведущих частей.

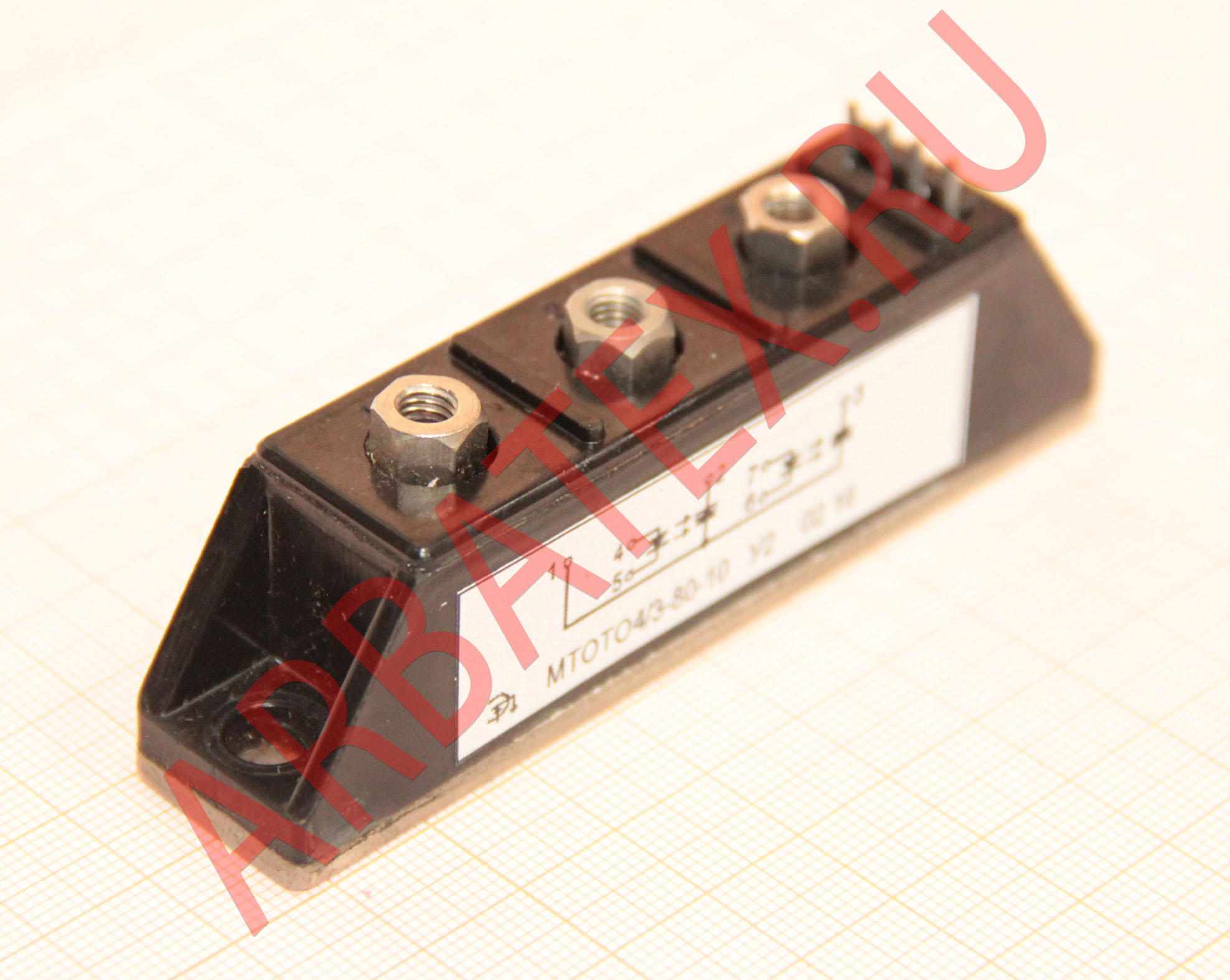

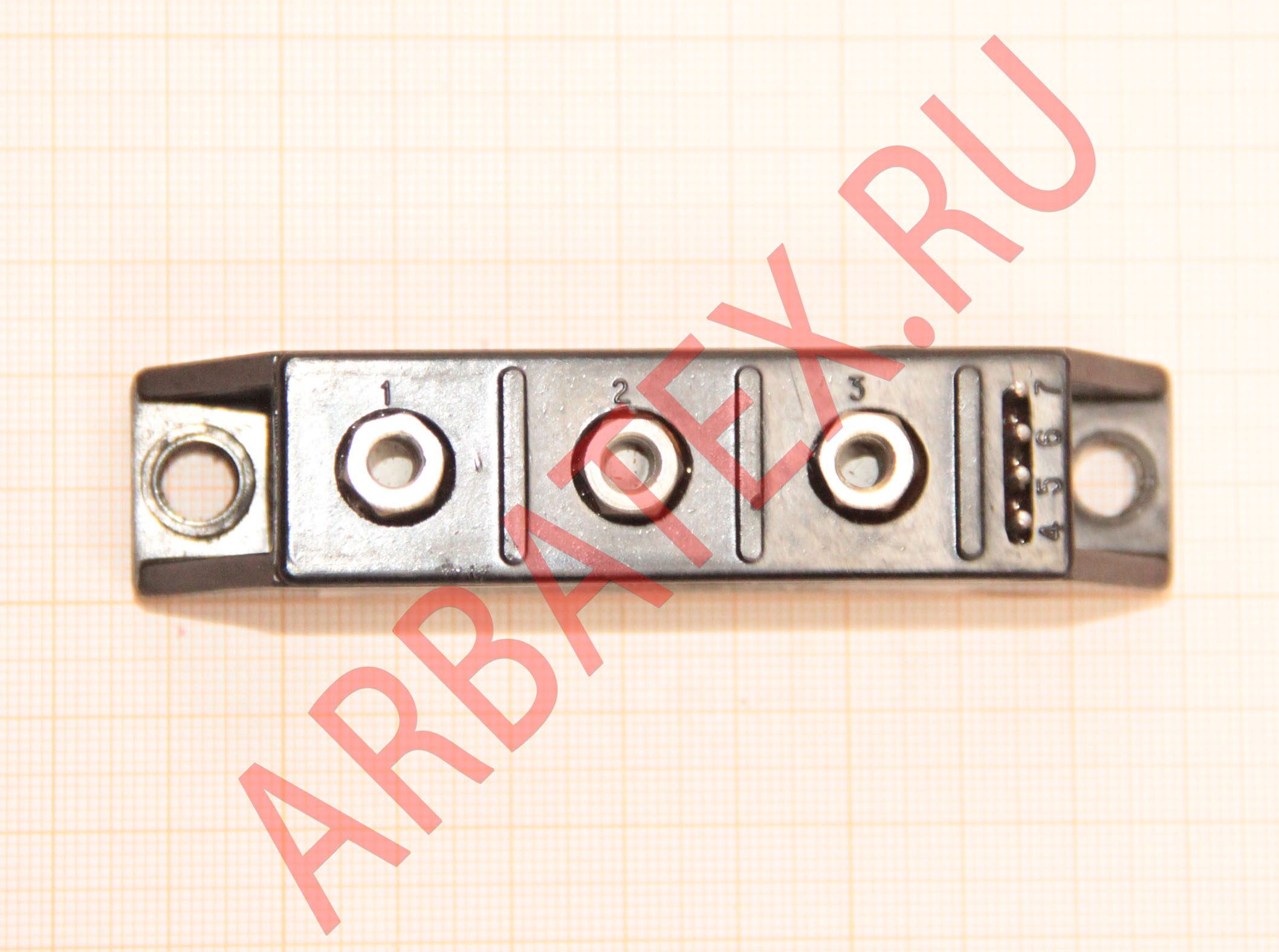

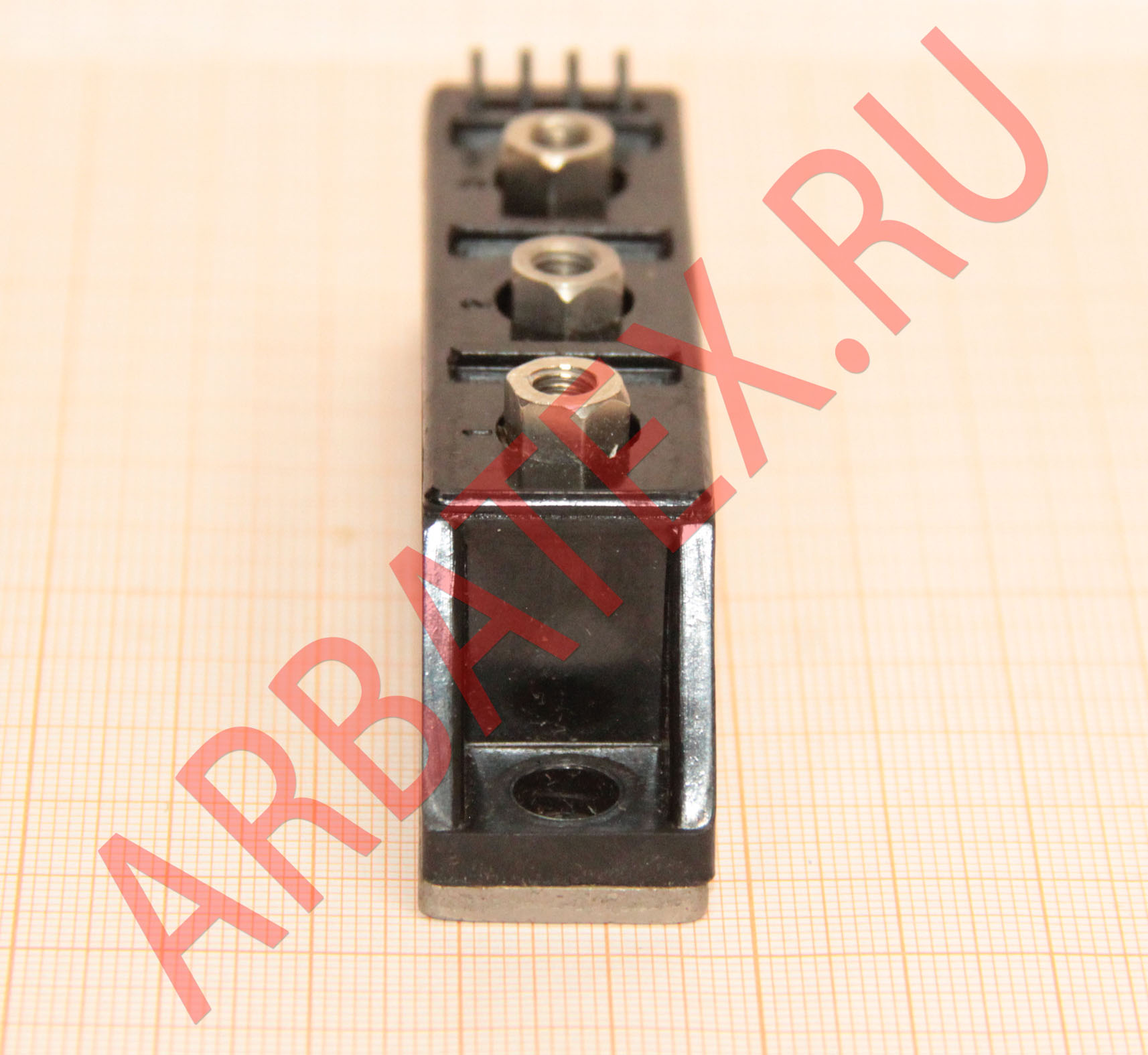

Модуль герметизирован в пластмассовом корпусе и имеет выводы для подключения к внешней электрической цепи.

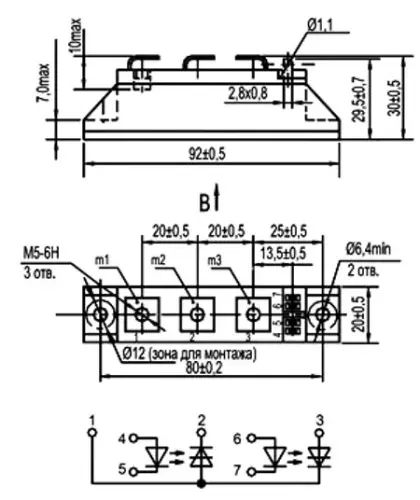

Обозначение типономинала и схемы соединения оптотиристоров приводится на корпусе.
Максимально допустимый средний ток в открытом состоянии - 80А
Повторяющееся импульсное обратное напряжение - 1100В
Длина - 92 мм
Ширина - 20 мм
Высота - 30 мм
Масса модуля - 200 г.
