Описание силового модуля МТОТО-100-6
К преимуществам силового модуля МТОТО-100-6 относят возможность компоновки в одном корпусе силовых кристаллов, систем управления и датчиков, что значительно повышает как эффективность использования пространства, так и универсальность самого узла.
У МТОТО-100-6 силовые и управляющие выводы изолированы от металлического основания.
Также у силового модуля МТОТО-100-6 тепло от элементов отводится через керамический изолятор и металлическое основание.
Применяется МТОТО-100-6 в выпрямительных мостах, в регуляторах переменного тока, для управления двигателем постоянного тока, электротехнической аппаратуре.
Параметры и характеристики силового модуля МТОТО-100-6:
МТОТО-100-6
Модуль силовой полупроводниковый на основе двух бескорпусных последовательно соединенных кремниевых диффузионных оптотиристоров p-n-p-n.
Предназначен для применения в цепях постоянного и переменного токов частотой до 500 Гц преобразователей электроэнергии.
Цепь управления имеет гальваническую развязку с основной силовой цепью. Корпус модуля изолирован от токоведущих частей.
Модуль герметизирован в пластмассовом корпусе и имеет выводы для подключения к внешней электрической цепи.

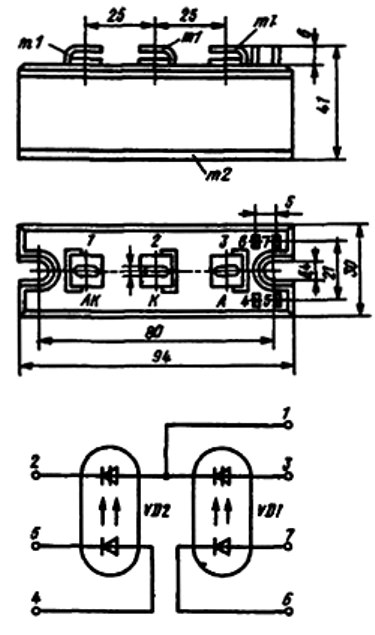

Обозначение типономинала и схемы соединения оптотиристоров приводится на корпусе.
Масса не более 300 г.
