НД-1511 сельсин

НД-1511 сельсин

Характеристики

50±1.5
1
110±5,5
15
3.7
48Q0V688D

Описание

Описание сельсина НД-1511:


Контактные сельсины НД-1511 выполнены в соответствии с асинхронными электродвигателями с ротором небольшой мощности. Статор сельсина НД-1511 не явнополюсной, обмотки— распределенные.
Обмотка возбуждения находится на роторе, подключение тока осуществляется через пару контактных колец. Сельсин НД-1511 относится к группе контактных сельсинов (работают со скользящими контактами). Такой принцип работы уменьшает срок службы этих сельсинов.
Сельсин НД-1511 работает от напряжения 110В. При подаче напряжения на контактный сельсин, происходит вращение вала. Эти сельсины имеют три обмотки синхронизации и одинаковую обмотку возбуждения.
Контактные сельсины НД-1511 имеют также меньший вес, в отличии от безконтактных сельсинов, так как у них меньшие воздушные зазоры. Место расположение обмоток на сельсинах НД-1511 не влияет на их принцип работы, однако самым распространенным является расположение обмотки на роторе.

ХАРАКТЕРИСТИКИ СЕЛЬСИНА НД-1511:


Режим работы - индикаторный;
Назначение - датчик;
Напряжение питания - 110В±5,5В;
Частота питающей сети - 50Гц±1,5Гц;
Потребляемая мощь, не более - 15Вт;
Максимальное напряжение синхронизации - 58В±2В;
Потребляемый ток, не более - 1А;

Асимметрия нулевых точек сельсинов датчиков:


- 1 класс точности не более - от 0º до ±0,25º;
Диапазон рабочих температур - от -60ºС до +85ºС;
Верхнее значение относительной влажности воздуха при 40ºС - 98%;
Масса, не более - 3,7кг;

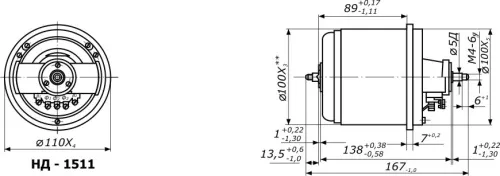

Габаритные размеры:


- длина - 167мм;
- диаметр - 110мм;

Общий гарантийный срок хранения и эксплуатации - 6,5 лет.
