Описание

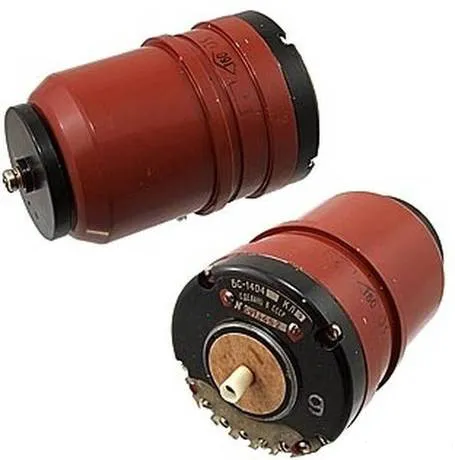

Сельсин бс-1404б относится к группе бесконтактных сельсинов (работают без скользящих контактов). Такой принцип работы обеспечивает данным сельсинам высокую точность, а главное увеличивает их срок службы.
Сельсин БС-1404П, работает в паре с сельсином БД-1404 - приемником, соединенные между собой одноименными выводами (статор со статором, а также ротор с ротором).
Сельсин БС-1404 работает от напряжения 110В.
При подаче напряжения на бесконтактный сельсин, происходит вращение вала, как у датчика БС-1404П, так и у приемника. Эти сельсины имеют три обмотки синхронизации и одинаковую обмотку возбуждения.
Бесконтактные сельсины БС-1404П имеют также больший вес, в отличии от контактных сельсинов, так как у них большие воздушные зазоры, вследствии чего образуется больший поток рассеивания и намагничивающийся ток.
Данный прибор способен обеспечивать трансформаторный и индикаторный режимы.
ХАРАКТЕРИСТИКИ СЕЛЬСИНА
Режим работы - трансформаторный и индикаторный;
Назначение сельсина - датчик;
Напряжение питания - 110В±5,5В;
Частота питающей сети - 50Гц±1,5Гц;
Потребляемая мощь, не более - 15Вт;
Максимальное напряжение синхронизации - 150В±8В;
Потребляемый ток, не более - 0,46А;
Асимметрия нулевых точек сельсинов датчиков:
- 2 класс точности не более - свыше ±0,25º до ±0,5º
Диапазон рабочих температур - от -50ºС до +50ºС;
Верхнее значение относительной влажности воздуха при 40ºС - 98%;
Масса, не более - 1,2кг;
Габаритные размеры:
- длина - 119мм;
- диаметр - 67мм;
Общий гарантийный срок хранения и эксплуатации - 6,5 лет.
БС-1404П предназначен для работы в условиях влажного тропического климата, имеет такие же технические характеристики как и нетропический бесконтактный сельсин, но диапазон рабочих температур тропического бесконтактного сельсина от 3°С до 45°С, верхнее значение относительной влажности воздуха 95% при температуре до 35°С.
ЧАCТНЫЕ ПАРАМЕТРЫ
|
Основные технические характеристики
|
Технические условия
|
Частота,
Гц
|
Потреб-
ляемый ток,
А
|
Напряжение,
В
|
Потребляемая мощность,
Вт
|
Масса,
кг
|
|
БС-1404
|
50±1,5
|
0,44
|
110±5,5
|
16,5
|
1,45
|
КЭ0.005.595ТУ
|
|
БС-1404-О
|
50±1,5
|
0,44
|
110±5,5
|
15
|
1,45
|
КЭ0.005.595ТУ
|
|
БС-1404П
|
400±12
500±15
|
0,9
0,7
|
110±5,5
|
23
19
|
1,26
|
КЭ0.005.582ТУ
|
|
БС-1404Б
|
50±1,5
|
0,46
|
110±5,5
|
15
|
1,25
|
КЭ0.005.554ТУ
|
|
БС-1404-6
|
60±1,8
|
0,46
|
110±5,5
|
15
|
1,3
|
КЭ0.005.554ТУ
|
|
БС-1405
|
50±1,5
|
0,09
|
110±5,5
|
2,5
|
1,25
|
КЭ0.005.595ТУ
|
|
БС-1405Б
|
50±1,5
|
0,09
|
110±5,5
|
25
|
1,2
|
КЭ0.005.554ТУ
|
|
БС-1501
|
50±1,5
60±1,8
|
1,3
1,2
|
110±5,5
|
26
25
|
4,4
|
КЭ0.005.554ТУ
|
|
БС-1501-О
|
50±1,5
60±1,8
|
1,3
1,2
|
110±5,5
|
25
24
|
4,4
|
КЭ0.005.554ТУ
|
|
БС-1501Б
|
50±1,5
|
1,35
|
110±5,5
|
25
|
4,4
|
КЭ0.005.554ТУ
|
|
БС-151А
|
400
|
|
110
|
7,5
|
0,47
|
|
|
БС-155А
|
400
|
0,15
|
100
|
4
|
0,375
|
ЛШ0.301.005ТУ
|
|
БД-1404
|
50±1,5
|
0,44
|
110±5,5
|
16,5
|
1,25
|
КЭ0.005.595ТУ
|
|
БД-1404-О
|
50±1,5
|
0,44
|
110±5,5
|
15
|
1,25
|
КЭ0.005.595ТУ
|
|
БД-1404Б
|
50±1,5
|
0,46
|
110±5,5
|
15
|
1,2
|
КЭ0.005.554ТУ
|
|
БД-1404-6
|
60±1,8
|
0,46
|
110±5,5
|
15
|
1,25
|
КЭ0.005.554ТУ
|
|
БД-1501
|
50±1,5
60±1,8
|
1,3
1,2
|
110±5,5
|
28
27
|
4,15
|
КЭ0.005.595ТУ
|
|
БД-1501-О
|
50±1,5
60±1,8
|
1,3
1,2
|
110±5,5
|
25
24
|
4,15
|
КЭ0.005.595ТУ
|
|
БД-1501Б
|
50±1,5
|
1,35
|
110±5,5
|
25
|
4,15
|
КЭ0.005.554ТУ
|
|
БД-160А
|
|
0,3
|
110
|
10
|
0,48
|
