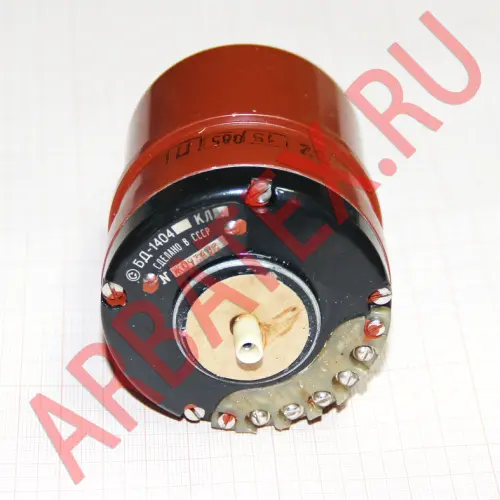

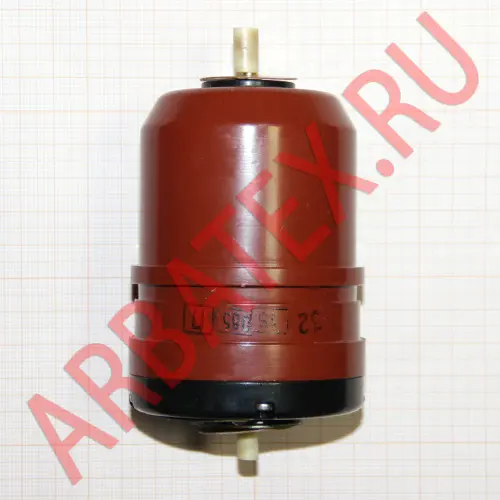

БД-1404-О сельсин

БД-1404-О сельсин

Характеристики

50±1.5
0,44
110±5,5
15
1.45
48Q0V687K

Описание

Описание бесконтактоного сельсина БД-1404-О:


Сельсин БД-1404-О относится к группе бесконтактных сельсинов (работают без скользящих контактов). Такой принцип работы обеспечивает данным сельсинам высокую точность, а главное увеличивает их срок службы.
Сельсин БД-1404-О, работает в паре с сельсином БС-1404 - приемником, соединенные между собой одноименными выводами (статор со статором, а также ротор с ротором). Сельсин БД-1404 работает от напряжения 110В.
При подаче напряжения на бесконтактный сельсин, происходит вращение вала, как у датчика БД-1404, так и у приемника. Эти сельсины имеют три обмотки синхронизации и одинаковую обмотку возбуждения.
Бесконтактные сельсины БД-1404-О имеют также больший вес, в отличии от контактных сельсинов, так как у них большие воздушные зазоры, вследствии чего образуется больший поток рассеивания и намагничивающийся ток.
Данный прибор способен обеспечивать трансформаторный и индикаторный режимы.

ХАРАКТЕРИСТИКИ СЕЛЬСИНА БД-1404-О:


Режим работы - трансформаторный и индикаторный;
Назначение сельсина - датчик;
Напряжение питания - 110В±5,5В;
Частота питающей сети - 50Гц±1,5Гц;
Потребляемая мощь, не более - 15Вт;
Максимальное напряжение синхронизации - 150В±8В;
Потребляемый ток, не более - 0,46А;

Асимметрия нулевых точек сельсинов датчиков:


- 2 класс точности не более - свыше ±0,25º до ±0,5º
Диапазон рабочих температур - от -50ºС до +50ºС;
Верхнее значение относительной влажности воздуха при 40ºС - 98%;
Масса, не более - 1,2кг;

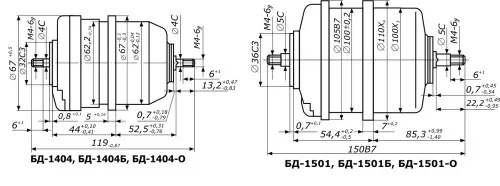

Габаритные размеры:


- длина - 119мм;
- диаметр - 67мм;

Общий гарантийный срок хранения и эксплуатации - 6,5 лет.

БД-1404-О предназначен для работы в условиях влажного тропического климата, имеет такие же технические характеристики как и нетропический бесконтактный сельсин, но диапазон рабочих температур тропического бесконтактного сельсина от 3°С до 45°С, верхнее значение относительной влажности воздуха 95% при температуре до 35°С.

ЧАCТНЫЕ ПАРАМЕТРЫ БД-1404-О:



БД-1404 50±1,5 0,44 110±5,5 16,5 1,25 КЭ0.005.595ТУ
БД-1404-О 50±1,5 0,44 110±5,5 15 1,25 КЭ0.005.595ТУ
БД-1404Б 50±1,5 0,46 110±5,5 15 1,2 КЭ0.005.554ТУ
БД-1404-6 60±1,8 0,46 110±5,5 15 1,25 КЭ0.005.554ТУ
