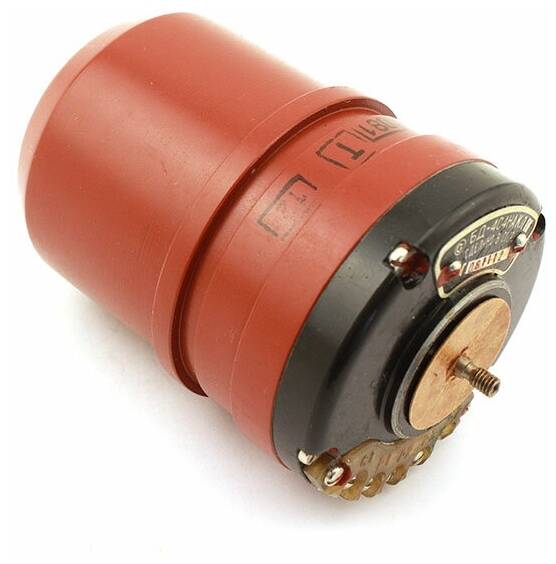

Описание сельсина-датчика БД-404НА:
Бесконтактный сельсин БД-404НА относится к группе бесконтактных сельсинов (работают без скользящих контактов). Такой принцип работы обеспечивает данным сельсинам высокую точность, а главное увеличивает их срок службы. Сельсин БД-404НА, работает в паре с сельсином БС-404НА - приемником, соединенные между собой одноименными выводами (статор со статором, а также ротор с ротором). Сельсин БД-404НА работает от напряжения 110В.
При подаче напряжения на бесконтактный сельсин, происходит вращение вала, как у датчика БД-404НА, так и у приемника. Эти сельсины имеют три обмотки синхронизации и одинаковую обмотку возбуждения. Бесконтактные сельсины БД-404НА имеют также больший вес, в отличии от контактных сельсинов, так как у них большие воздушные зазоры, вследствии чего образуется больший поток рассеивания и намагничивающийся ток.
Сельсин БД-404НА используются для применения в качестве трансформатора-приемника в синхронных передачах и для измерения угла рассогласования в следящих системах.
ХАРАКТЕРИСТИКИ СЕЛЬСИНА БД-404НА:
Частота - 50±1,5Гц
Номинальное напряжение - 110±5,5В
Потребляемая мощность - 16,5Вт
Потребляемый ток - 0,44А
Масса не более 1,25кг.
ЧАСТНЫЕ ПАРАМЕТРЫ СЕЛЬСИНОВ БД-404НА:
Наименование типа
|
Основные технические характеристики
|
Технические условия
|
Частота,
Гц
|
Потреб-
ляемый ток,
А
|
Напряжение,
В
|
Потребляемая мощность,
Вт
|
Масса,
кг
|
БС-1404
|
50±1,5
|
0,44
|
110±5,5
|
16,5
|
1,45
|
КЭ0.005.595ТУ
|
БС-1404-О
|
50±1,5
|
0,44
|
110±5,5
|
15
|
1,45
|
КЭ0.005.595ТУ
|
БС-1404П
|
400±12
500±15
|
0,9
0,7
|
110±5,5
|
23
19
|
1,26
|
КЭ0.005.582ТУ
|
БС-1404Б
|
50±1,5
|
0,46
|
110±5,5
|
15
|
1,25
|
КЭ0.005.554ТУ
|
БС-1404-6
|
60±1,8
|
0,46
|
110±5,5
|
15
|
1,3
|
КЭ0.005.554ТУ
|
БС-1405
|
50±1,5
|
0,09
|
110±5,5
|
2,5
|
1,25
|
КЭ0.005.595ТУ
|
БС-1405Б
|
50±1,5
|
0,09
|
110±5,5
|
25
|
1,2
|
КЭ0.005.554ТУ
|
БС-1501
|
50±1,5
60±1,8
|
1,3
1,2
|
110±5,5
|
26
25
|
4,4
|
КЭ0.005.554ТУ
|
БС-1501-О
|
50±1,5
60±1,8
|
1,3
1,2
|
110±5,5
|
25
24
|
4,4
|
КЭ0.005.554ТУ
|
БС-1501Б
|
50±1,5
|
1,35
|
110±5,5
|
25
|
4,4
|
КЭ0.005.554ТУ
|
БС-151А
|
400
|
|
110
|
7,5
|
0,47
|
|
БС-155А
|
400
|
0,15
|
100
|
4
|
0,375
|
ЛШ0.301.005ТУ
|
БД-1404
|
50±1,5
|
0,44
|
110±5,5
|
16,5
|
1,25
|
КЭ0.005.595ТУ
|
БД-1404-О
|
50±1,5
|
0,44
|
110±5,5
|
15
|
1,25
|
КЭ0.005.595ТУ
|
БД-1404Б
|
50±1,5
|
0,46
|
110±5,5
|
15
|
1,2
|
КЭ0.005.554ТУ
|
|
60±1,8
|
0,46
|
110±5,5
|
15
|
1,25
|
КЭ0.005.554ТУ
|
БД-1501
|
50±1,5
60±1,8
|
1,3
1,2
|
110±5,5
|
28
27
|
4,15
|
КЭ0.005.595ТУ
|
БД-1501-О
|
50±1,5
60±1,8
|
1,3
1,2
|
110±5,5
|
25
24
|
4,15
|
КЭ0.005.595ТУ
|
БД-1501Б
|
50±1,5
|
1,35
|
110±5,5
|
25
|
4,15
|
КЭ0.005.554ТУ
|
БД-160А
|
|
0,3
|
110
|
10
|
0,48
|
