Описание резистора СП5-24 1Вт 10кОм
Резистор СП5-24 1Вт 10кОм - радиоэлемент, используемый в радиоэлектронных схемах в качестве активного электрического сопротивления и предназначенный для регулирования или ограничения тока в электрических цепях.
Резистор СП5-24 1Вт 10кОм используются в БРЭА в качестве анодных и коллекторных нагрузок, делителей напряжения для создания требуемого режима питания ламп, транзисторов и микросхем.
Параметры и характеристики резистора СП5-24 1Вт 10кОм:
Основными параметрами СП5-24 1Вт 10кОмявляются: номинальное сопротивление и его допустимое отклонение, номинальная мощность рассеивания, предельное рабочее напряжение, температурный коэффициент сопротивления и шумы.

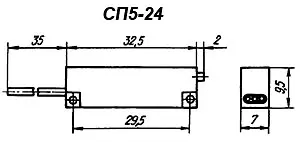

СП5-24 1Вт 10кОм

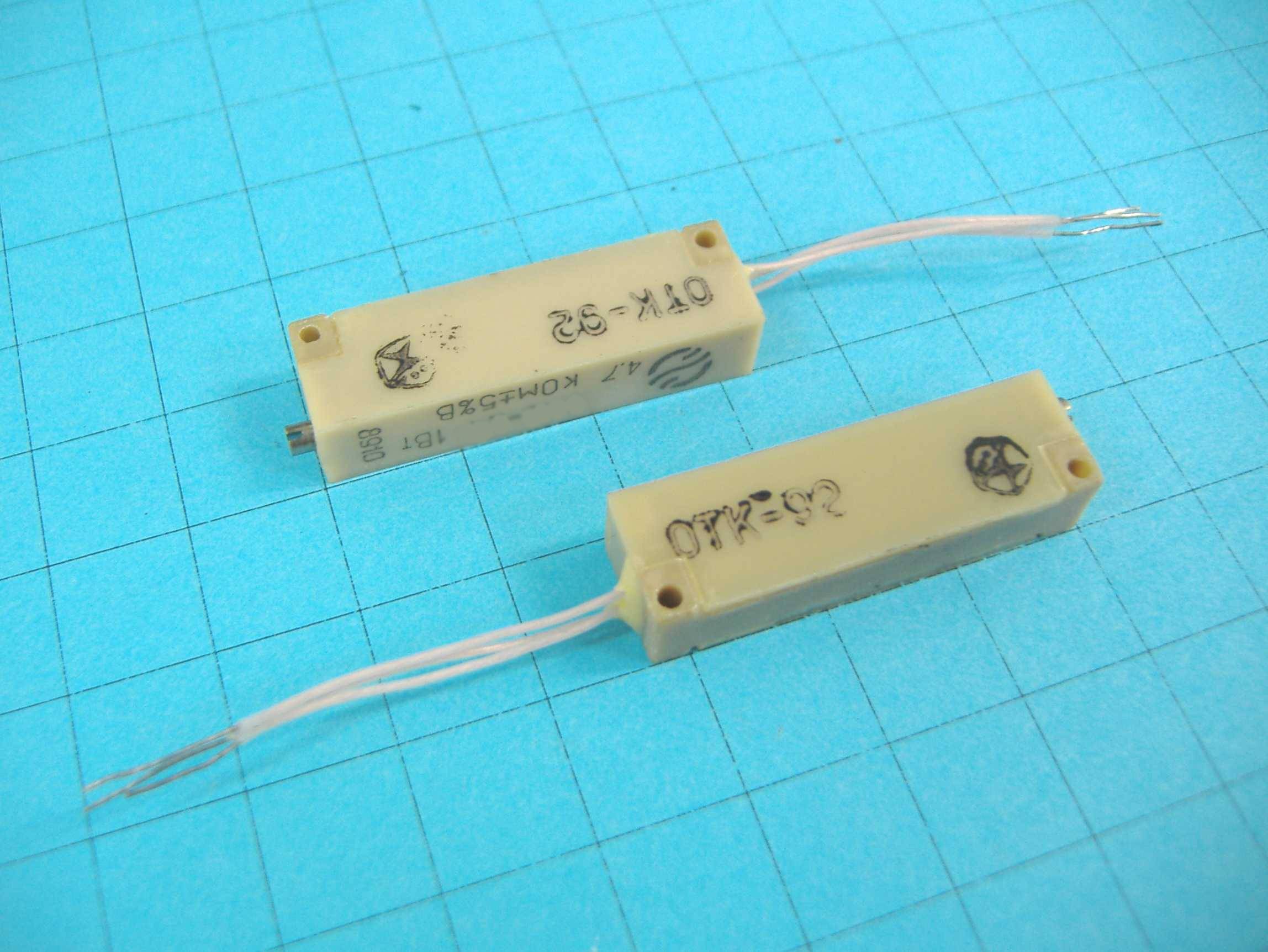

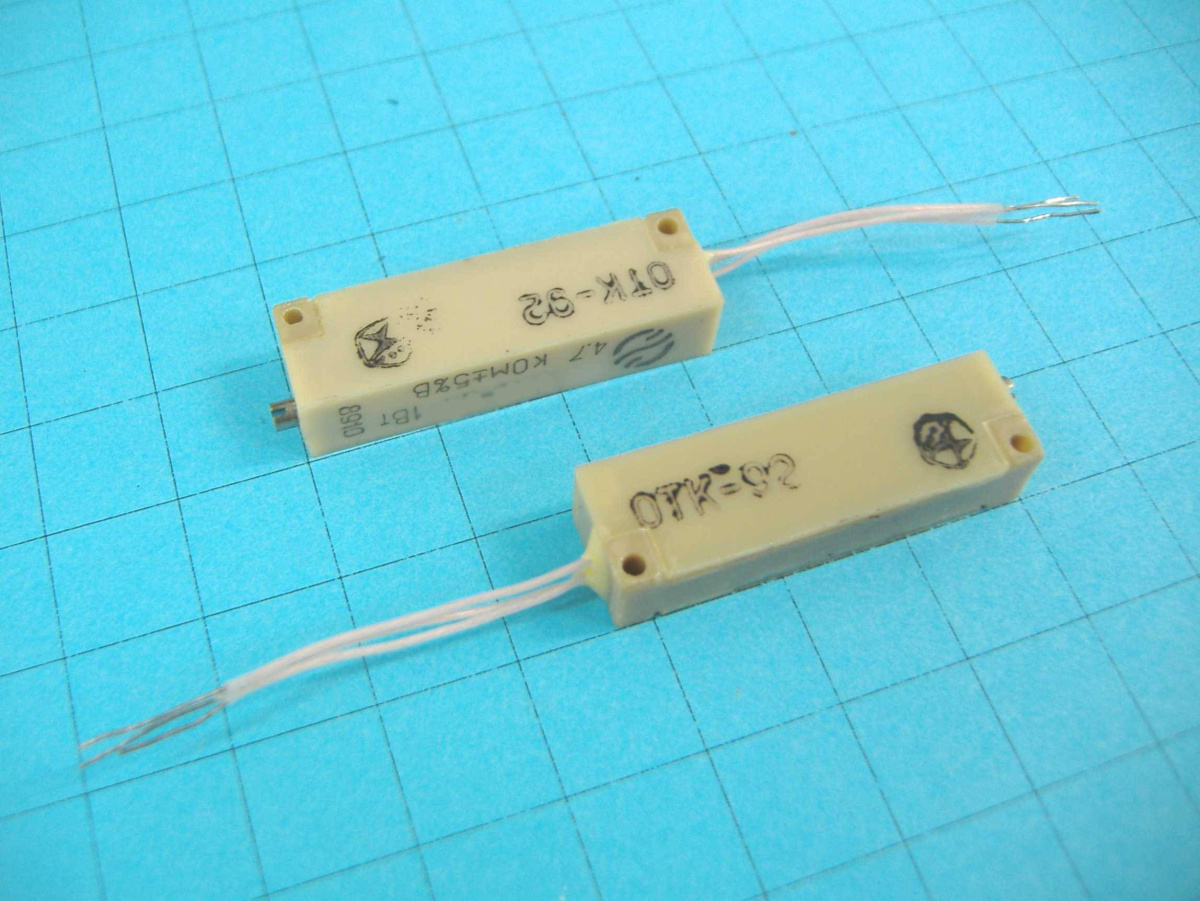

Резисторы СП5-24 переменные подстроечные проволочные для навесного монтажа.
Одноэлементные, многооборотные, с прямолинейным перемещением подвижной системы.
Предназначены для работы в цепях постоянного, переменного и импульсного токов.
Ряд номинальных сопротивлений - Е6.
Основные технические характеристики резисторов СП5-24:
- Диапазон номинальных сопротивлений: 100 Ом... 47 кОм
- Номинальная мощность: 1 Вт
- Допускаемые отклонения сопротивлений: ±5; ±10
- Диапазон температур: -60... +125 °С
- Функциональная характеристика: А
- Срок сохраняемости: 15 лет
- Минимальная наработка: 10000 ч
Система обозначения резисторов:
С - резисторы постоянные, СП - резисторы переменные.
Первая цифра после букв указывает материал, из которого они изготовлены:
1 - непроволочные тонкослойные углеродистые и бороуглеродистые
2 - непроволочные тонкослойные металлопленочные и металлоокисные
3 - непроволочные композиционные пленочные
4 - непроволочные композиционные объемные
5 - проволочные
6 - непроволочные тонкослойные металлизированные
Следующие цифры, написанные через дефис, указывают порядковый номер разработки конструктивной разновидности резисторов данного вида.
Например, резистор С2-22 - постоянный непроволочный с порядковым номером разработки 22.
