Описание резистора С5-35В 25Вт 220


Резистор С5-35В 25Вт 220 - радиоэлемент, используемый в радиоэлектронных схемах в качестве активного электрического сопротивления и предназначенный для регулирования или ограничения тока в электрических цепях.
Резистор С5-35В 25Вт 220 используются в БРЭА в качестве анодных и коллекторных нагрузок, делителей напряжения для создания требуемого режима питания ламп, транзисторов и микросхем.

Параметры и характеристики резистора С5-35В 25Вт 220:


Основными параметрами С5-35В 25Вт 220 являются: номинальное сопротивление и его допустимое отклонение, номинальная мощность рассеивания, предельное рабочее напряжение, температурный коэффициент сопротивления и шумы.

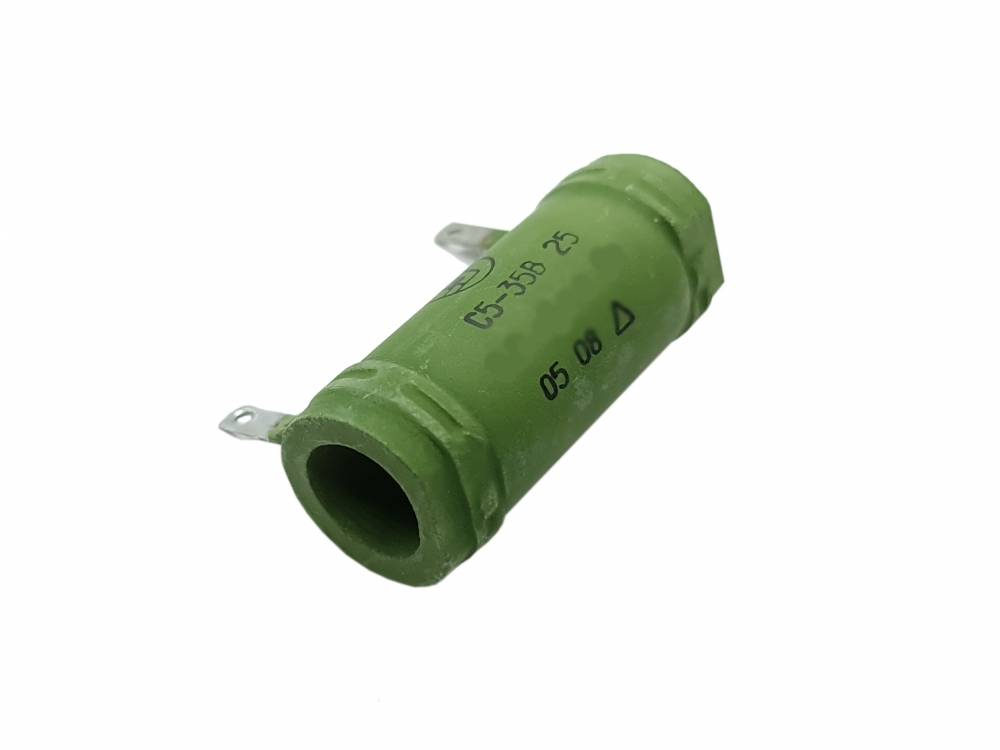

С5-35В 25Вт 220
Резисторы С5-35В 25 Вт постоянные проволочные, нагрузочные для навесного монтажа.
Предназначены для работы в цепях постоянного и переменного токов радиоэлектронной аппаратуры.
Ряд номинальных сопротивлений - Е12 и Е24.

Основные технические характеристики резисторов С5-35В 25 Вт:
- Диапазон номинальных сопротивлений: 10 Ом... 24 КОм
- Номинальная мощность: 25 Вт
- Допускаемые отклонения сопротивлений: ±5; ±10 %
- Диапазон температур: -60... +155 °С
- Минимальная наработка: 20000 ч
- Срок сохраняемости: 25 лет



Система обозначения резисторов:


С - резисторы постоянные, СП - резисторы переменные.
Первая цифра после букв указывает материал, из которого они изготовлены:
   1 - непроволочные тонкослойные углеродистые и бороуглеродистые
   2 - непроволочные тонкослойные металлопленочные и металлоокисные
   3 - непроволочные композиционные пленочные
   4 - непроволочные композиционные объемные
   5 - проволочные
   6 - непроволочные тонкослойные металлизированные
Следующие цифры, написанные через дефис, указывают порядковый номер разработки конструктивной разновидности резисторов данного вида.
Например, резистор С2-22 - постоянный непроволочный с порядковым номером разработки 22.
