Описание резистора СП4-1Б 0.5Вт 2.2кОм


Резистор СП4-1Б 0.5Вт 2.2кОм - радиоэлемент, используемый в радиоэлектронных схемах в качестве активного электрического сопротивления и предназначенный для регулирования или ограничения тока в электрических цепях.
Резистор СП4-1Б 0.5Вт 2.2кОм используются в БРЭА в качестве анодных и коллекторных нагрузок, делителей напряжения для создания требуемого режима питания ламп, транзисторов и микросхем.

Параметры и характеристики резистора СП4-1Б 0.5Вт 2.2кОм:


Основными параметрами СП4-1Б 0.5Вт 2.2кОм являются: номинальное сопротивление и его допустимое отклонение, номинальная мощность рассеивания, предельное рабочее напряжение, температурный коэффициент сопротивления и шумы.

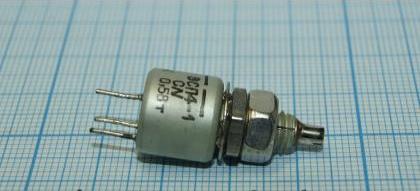

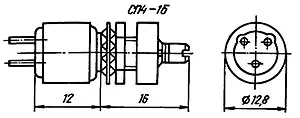

СП4-1Б 0.5Вт 2.2кОм
Резисторы СП4-1Б переменные подстроечные непроволочные.
Объемные композиционные одинарные цилиндрические однооборотные, с круговым перемещением подвижной системы без выключателя, со стопорением вала, для навесного монтажа.
Предназначены для работы в цепях постоянного, переменного и импульсного токов.
Резисторы СП4-1 изготавливаются в соответствии с техническими условиями ОЖ0.468.365 ТУ (приёмка “ОТК”) и ОЖ0.468.045 ТУ (приёмка “5”).
Вид климатического исполнения В и УХЛ.

Основные технические характеристики резисторов СП4-1Б:
- Диапазон номинальных сопротивлений: 100 Ом... 4,7 МОм
- Номинальная мощность: 0,5 Вт
- Предельное напряжение: 250 В
- Допускаемые отклонения сопротивлений: ±20; ±30 %
- Диапазон температур: -60... +70 °С
- Функциональная характеристика: А
- Минимальная наработка: 10000 ч
- Срок сохраняемости: 15 лет



Система обозначения резисторов:


С - резисторы постоянные, СП - резисторы переменные.
Первая цифра после букв указывает материал, из которого они изготовлены:
   1 - непроволочные тонкослойные углеродистые и бороуглеродистые
   2 - непроволочные тонкослойные металлопленочные и металлоокисные
   3 - непроволочные композиционные пленочные
   4 - непроволочные композиционные объемные
   5 - проволочные
   6 - непроволочные тонкослойные металлизированные
Следующие цифры, написанные через дефис, указывают порядковый номер разработки конструктивной разновидности резисторов данного вида.
Например, резистор С2-22 - постоянный непроволочный с порядковым номером разработки 22.
