С5-16В 10Вт 2

С5-16В 10Вт 2

Характеристики

4CE130IZR

Описание

Описание резистора С5-16В 10Вт 2


Резистор С5-16В 10Вт 2 - радиоэлемент, используемый в радиоэлектронных схемах в качестве активного электрического сопротивления и предназначенный для регулирования или ограничения тока в электрических цепях.
Резистор С5-16В 10Вт 2 используются в БРЭА в качестве анодных и коллекторных нагрузок, делителей напряжения для создания требуемого режима питания ламп, транзисторов и микросхем.

Параметры и характеристики резистора С5-16В 10Вт 2:


Основными параметрами С5-16В 10Вт 2 являются: номинальное сопротивление и его допустимое отклонение, номинальная мощность рассеивания, предельное рабочее напряжение, температурный коэффициент сопротивления и шумы.

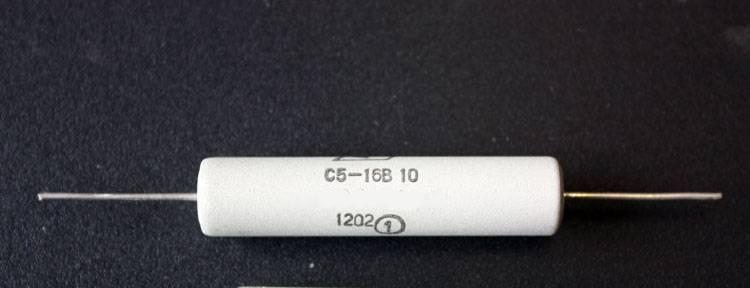

С5-16В 10Вт 2
Резисторы С5-16В постоянные проволочные, прецизионные, изолированные, для навесного монтажа.
Предназначены для работы в цепях постоянного, переменного, пульсирующего и импульсного токов.
Ряд номинальных сопротивлений - Е24.
Резисторы С5-16В изготовляют в климатическом исполнении В (всеклиматические) по ГОСТ 20.39.404-81.
Технические условия:
- приемка «5», «9» ОЖ0.467.513 ТУ
- приемка «1» ОЖ0.467.54 ТУ

Основные технические характеристики резисторов С5-16В:
- Диапазон номинальных сопротивлений: 0,1 Ом... 10 Ом
- Предельное напряжение: 300 В
- Номинальная мощность: 1; 2; 5; 8; 10 Вт
- Допускаемые отклонения сопротивлений: ±0,5; ±1; ±2; ±5 %
- Диапазон температур: -60... +100 °С



Система обозначения резисторов:


С - резисторы постоянные, СП - резисторы переменные.
Первая цифра после букв указывает материал, из которого они изготовлены:
   1 - непроволочные тонкослойные углеродистые и бороуглеродистые
   2 - непроволочные тонкослойные металлопленочные и металлоокисные
   3 - непроволочные композиционные пленочные
   4 - непроволочные композиционные объемные
   5 - проволочные
   6 - непроволочные тонкослойные металлизированные
Следующие цифры, написанные через дефис, указывают порядковый номер разработки конструктивной разновидности резисторов данного вида.
Например, резистор С2-22 - постоянный непроволочный с порядковым номером разработки 22.
