Характеристики

4CE130IZC

Описание

Описание резистора СП5-44-01-1 4.7кОм


Резистор СП5-44-01-1 4.7кОм - радиоэлемент, используемый в радиоэлектронных схемах в качестве активного электрического сопротивления и предназначенный для регулирования или ограничения тока в электрических цепях.
Резистор СП5-44-01-1 4.7кОм используются в БРЭА в качестве анодных и коллекторных нагрузок, делителей напряжения для создания требуемого режима питания ламп, транзисторов и микросхем.

Параметры и характеристики резистора СП5-44-01-1 4.7кОм:


Основными параметрами  СП5-44-01-1 4.7кОм являются: номинальное сопротивление и его допустимое отклонение, номинальная мощность рассеивания, предельное рабочее напряжение, температурный коэффициент сопротивления и шумы.

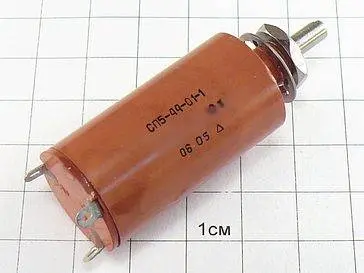

СП5-44-01-1 4.7кОм
Резисторы СП5-44-1 переменные проволочные регулировочные для навесного монтажа.
Одинарные десятиоборотные, со спиральным резистивным элементом.
Предназначены для работы в электрических цепях постоянного и переменного токов.
Отклонение от функциональной характеристики ±1 % (СП5-44-1); ±0,3; ±0,5% (СП5-44-2).
Ряд номинальных сопротивлений - Е6.

Основные технические характеристики резисторов СП5-44-1:
- Диапазон номинальных сопротивлений: 1... 47 кОм
- Номинальная мощность: 1 Вт
- Допускаемые отклонения сопротивлений: ±5; ±10 %
- Диапазон температур: -60... +70 °С
- Функциональная характеристика: А



Система обозначения резисторов:


С - резисторы постоянные, СП - резисторы переменные.
Первая цифра после букв указывает материал, из которого они изготовлены:
   1 - непроволочные тонкослойные углеродистые и бороуглеродистые
   2 - непроволочные тонкослойные металлопленочные и металлоокисные
   3 - непроволочные композиционные пленочные
   4 - непроволочные композиционные объемные
   5 - проволочные
   6 - непроволочные тонкослойные металлизированные
Следующие цифры, написанные через дефис, указывают порядковый номер разработки конструктивной разновидности резисторов данного вида.
Например, резистор С2-22 - постоянный непроволочный с порядковым номером разработки 22.
