Описание резистора СП5-20ВА 2Вт 470


Резистор СП5-20ВА 2Вт 470 - радиоэлемент, используемый в радиоэлектронных схемах в качестве активного электрического сопротивления и предназначенный для регулирования или ограничения тока в электрических цепях.
Резистор СП5-20ВА 2Вт 470 используются в БРЭА в качестве анодных и коллекторных нагрузок, делителей напряжения для создания требуемого режима питания ламп, транзисторов и микросхем.

Параметры и характеристики резистора СП5-20ВА 2Вт 470:


Основными параметрами СП5-20ВА 2Вт 470 являются: номинальное сопротивление и его допустимое отклонение, номинальная мощность рассеивания, предельное рабочее напряжение, температурный коэффициент сопротивления и шумы.

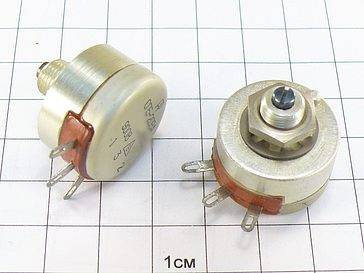

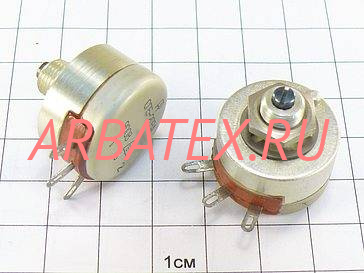

СП5-20ВА 2Вт 470
Резисторы СП5-20ВА переменные подстроечные проволочные для навесного монтажа.
Цилиндрические одинарные однооборотные, с круговым перемещением подвижной контактной системы, с большим моментом статического трения подвижной контактной системы, с концом вала типа "А".
Предназначены для работы в цепях постоянного, переменного и импульсного токов.
Ряд номинальных сопротивлений - Е6.

Основные технические характеристики резисторов СП5-20ВА:
- Диапазон номинальных сопротивлений: 4,7... 22 кОм
- Номинальная мощность: 2 Вт
- Предельное напряжение: 250 В
- Допускаемые отклонения сопротивлений: ±5; ±10 %
- Диапазон температур: -60... +85 °С
- Функциональная характеристика: А



Система обозначения резисторов:


С - резисторы постоянные, СП - резисторы переменные.
Первая цифра после букв указывает материал, из которого они изготовлены:
   1 - непроволочные тонкослойные углеродистые и бороуглеродистые
   2 - непроволочные тонкослойные металлопленочные и металлоокисные
   3 - непроволочные композиционные пленочные
   4 - непроволочные композиционные объемные
   5 - проволочные
   6 - непроволочные тонкослойные металлизированные
Следующие цифры, написанные через дефис, указывают порядковый номер разработки конструктивной разновидности резисторов данного вида.
Например, резистор С2-22 - постоянный непроволочный с порядковым номером разработки 22.
