Описание резистора С5-40В 500Вт 6.8К
Резистор С5-40В 500Вт 6.8К - радиоэлемент, используемый в радиоэлектронных схемах в качестве активного электрического сопротивления и предназначенный для регулирования или ограничения тока в электрических цепях.
Резистор С5-40В 500Вт 6.8К используются в БРЭА в качестве анодных и коллекторных нагрузок, делителей напряжения для создания требуемого режима питания ламп, транзисторов и микросхем.
Параметры и характеристики резистора С5-40В 500Вт 6.8К:
Основными параметрами С5-40В 500Вт 6.8К являются: номинальное сопротивление и его допустимое отклонение, номинальная мощность рассеивания, предельное рабочее напряжение, температурный коэффициент сопротивления и шумы.

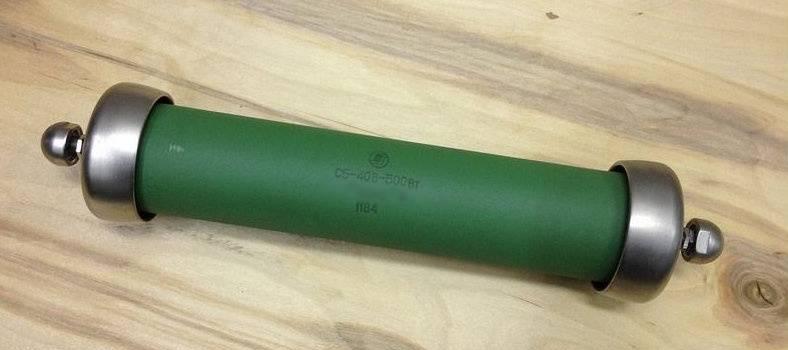

С5-40В 500Вт 6.8К
Резисторы С5-40В постоянные проволочные, мощные малоиндуктивные высоковольтные импульсные.
Предназначены для работы в цепях импульсных устройств.
Ряд номинальных сопротивлений - Е24.
Основные технические характеристики резисторов С5-40В:
- Диапазон номинальных сопротивлений: 33 Ом... 10 КОм
- Номинальная мощность: 100; 160; 250; 500 Вт
- Предельное напряжение: 25; 30 35 кВ
- Допускаемые отклонения сопротивлений: ±5; ±10 %
- Диапазон температур: -60... +100 °С
Система обозначения резисторов:
С - резисторы постоянные, СП - резисторы переменные.
Первая цифра после букв указывает материал, из которого они изготовлены:
1 - непроволочные тонкослойные углеродистые и бороуглеродистые
2 - непроволочные тонкослойные металлопленочные и металлоокисные
3 - непроволочные композиционные пленочные
4 - непроволочные композиционные объемные
5 - проволочные
6 - непроволочные тонкослойные металлизированные
Следующие цифры, написанные через дефис, указывают порядковый номер разработки конструктивной разновидности резисторов данного вида.
Например, резистор С2-22 - постоянный непроволочный с порядковым номером разработки 22.
