Описание резистора С5-43В 50Вт 0.68
Резистор С5-43В 50Вт 0.68 - радиоэлемент, используемый в радиоэлектронных схемах в качестве активного электрического сопротивления и предназначенный для регулирования или ограничения тока в электрических цепях.
Резистор С5-43В 50Вт 0.68 используются в БРЭА в качестве анодных и коллекторных нагрузок, делителей напряжения для создания требуемого режима питания ламп, транзисторов и микросхем.
Параметры и характеристики резистора С5-43В 50Вт 0.68:
Основными параметрами С5-43В 50Вт 0.68 являются: номинальное сопротивление и его допустимое отклонение, номинальная мощность рассеивания, предельное рабочее напряжение, температурный коэффициент сопротивления и шумы.

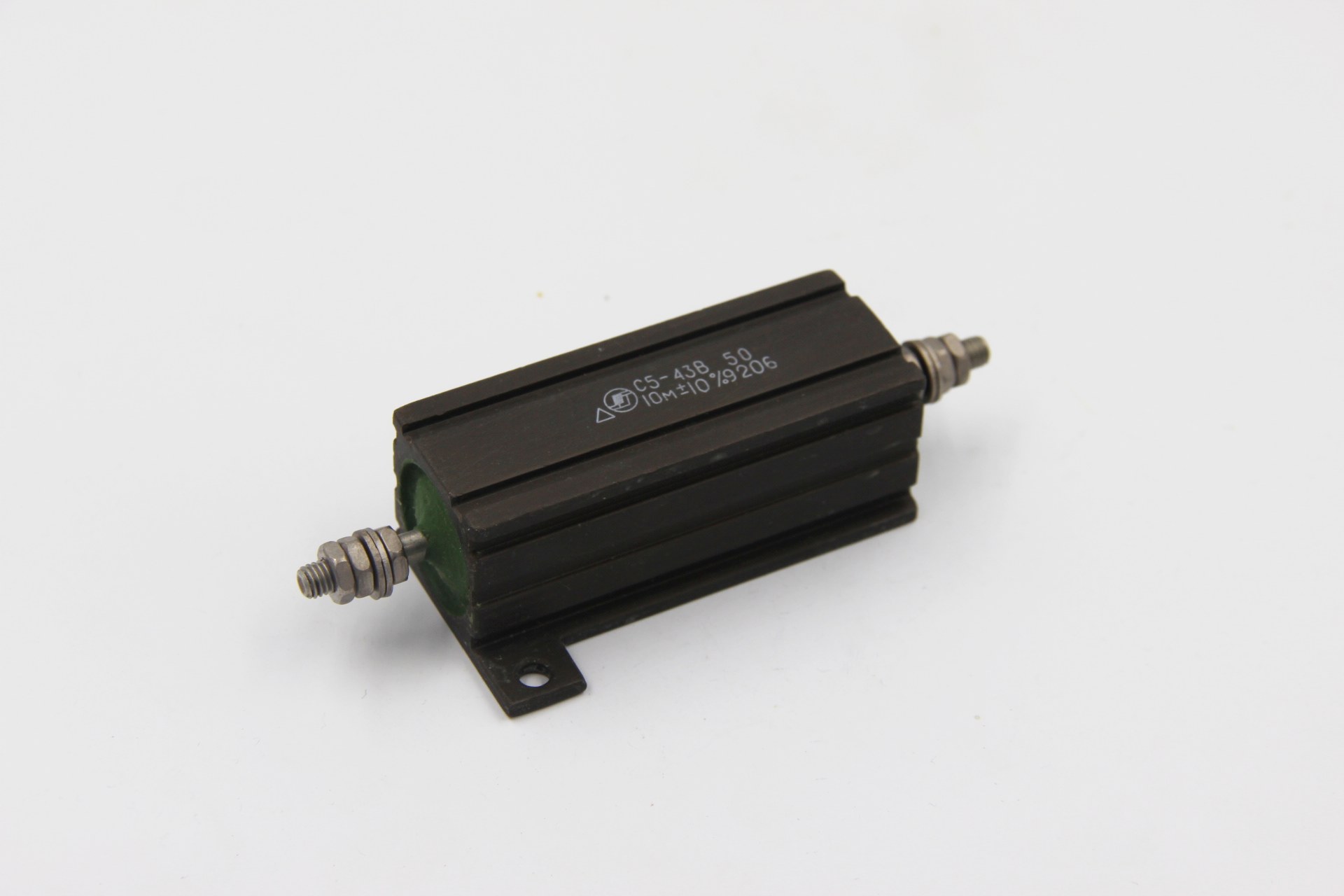

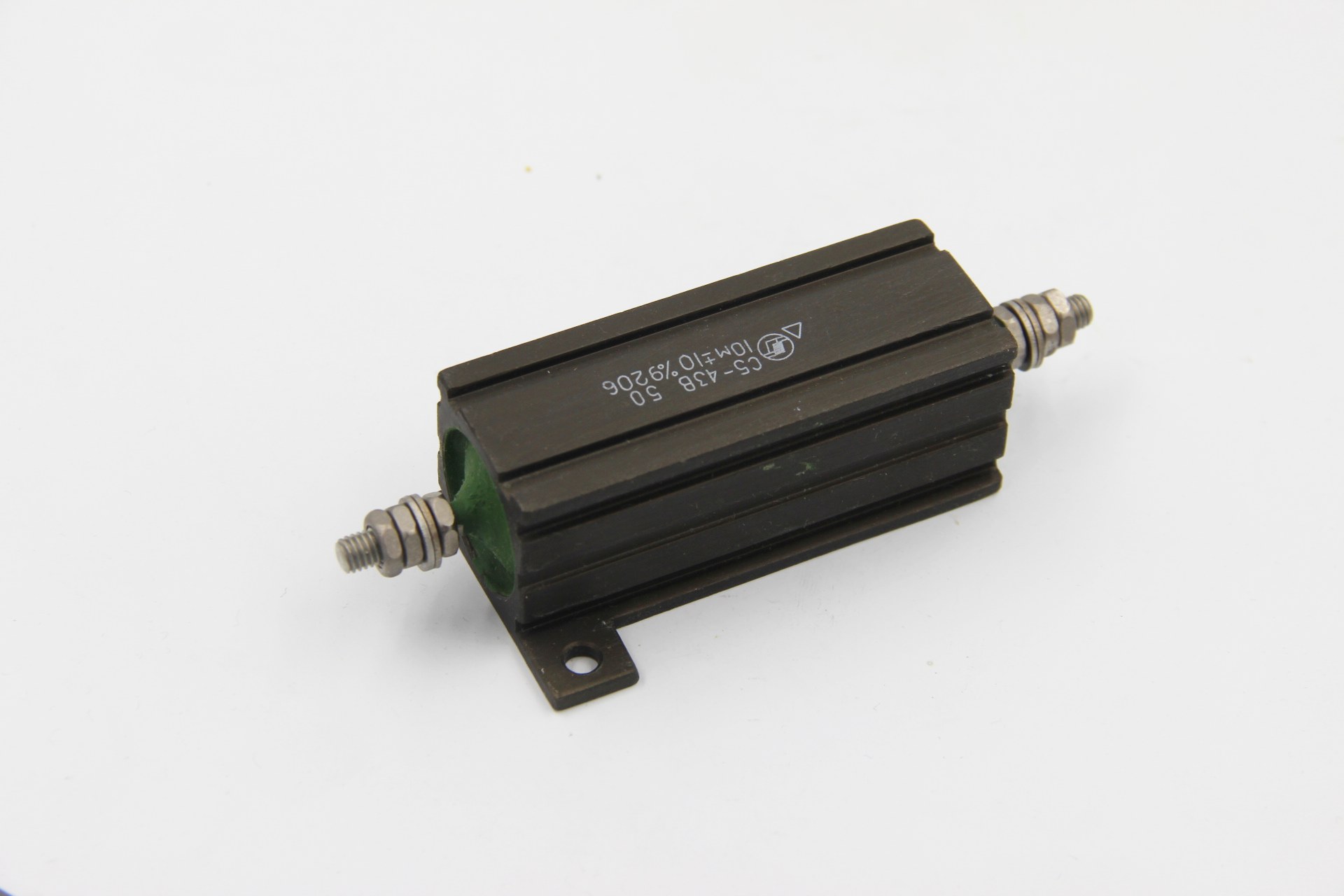

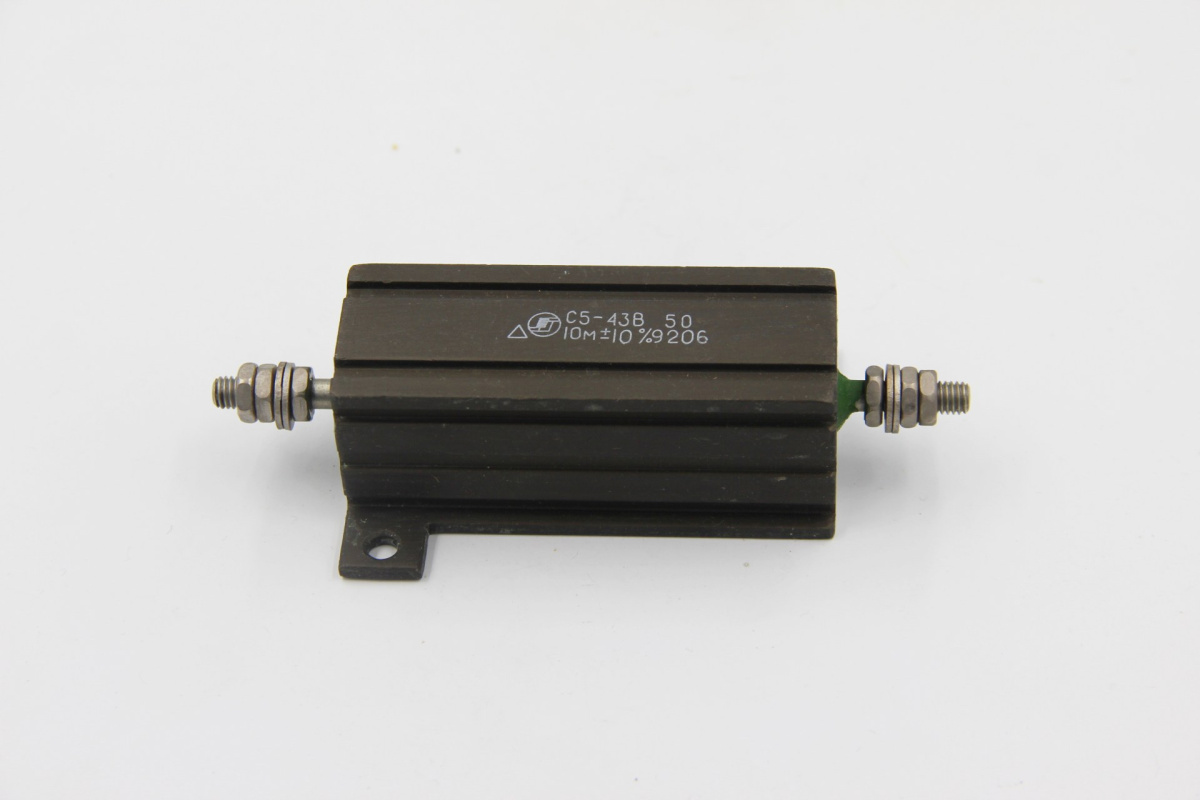

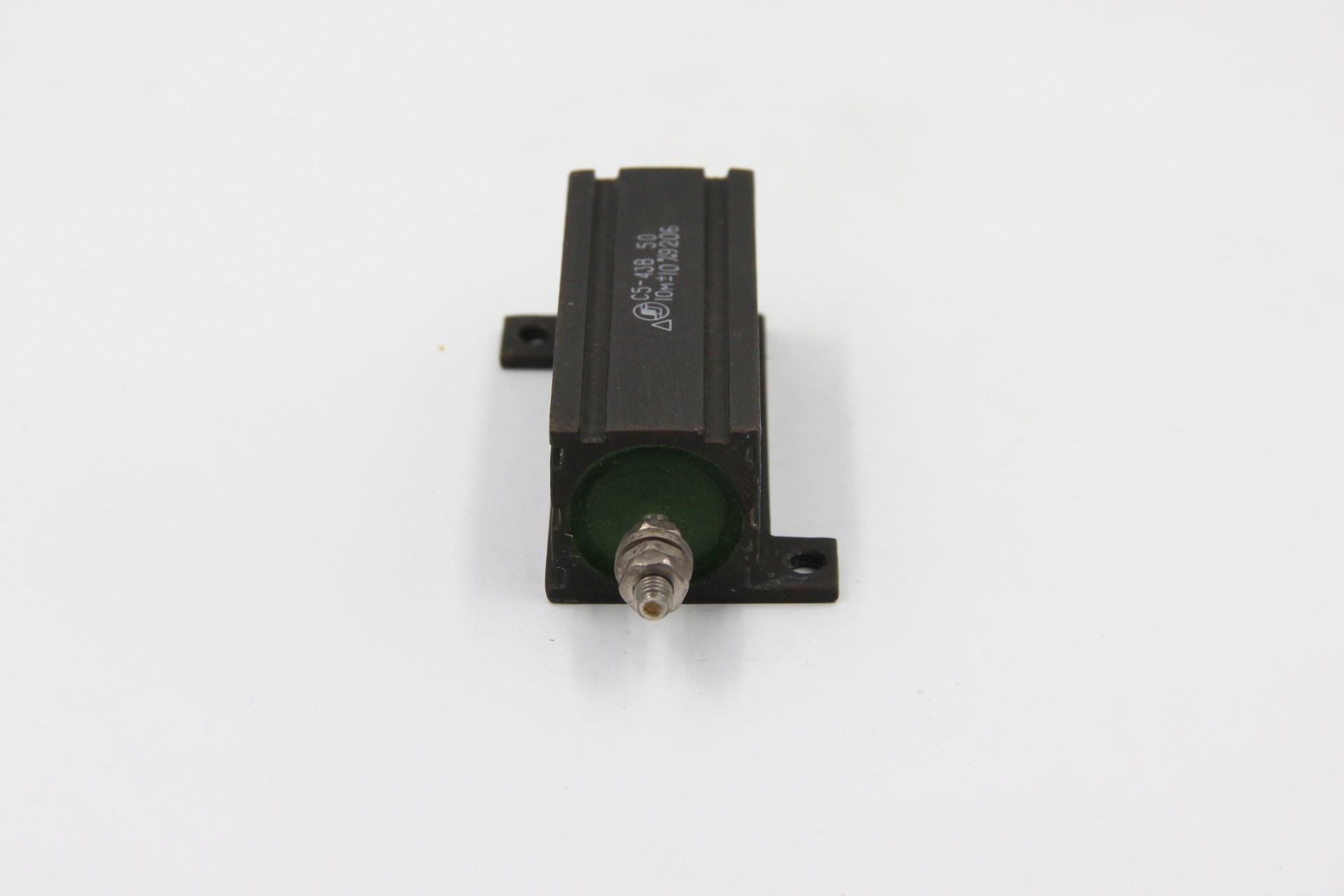

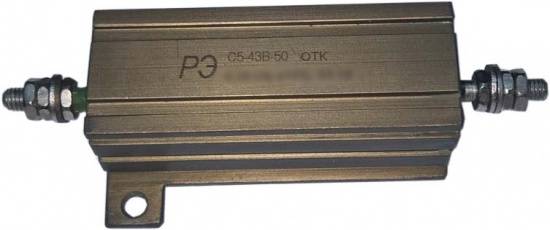

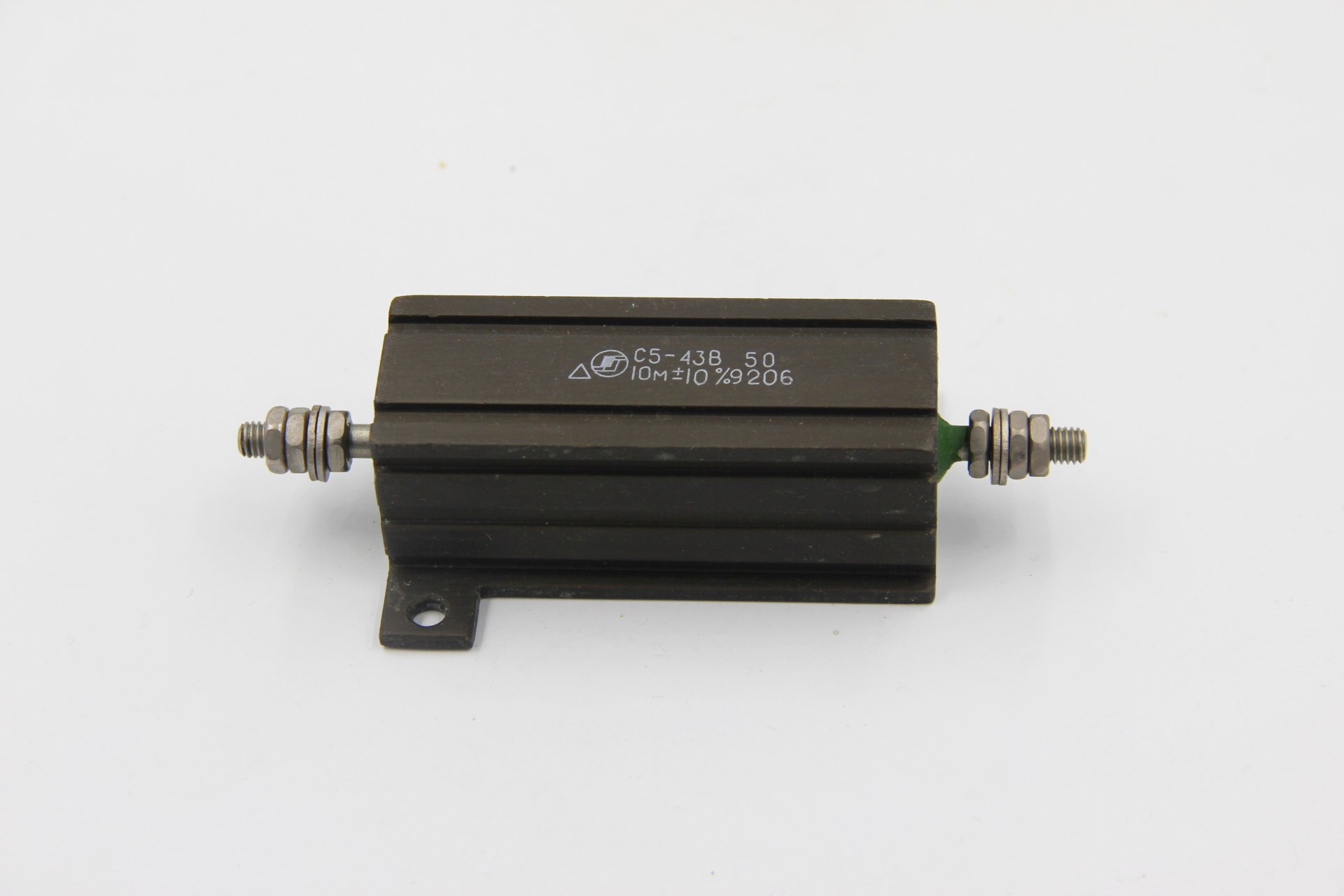

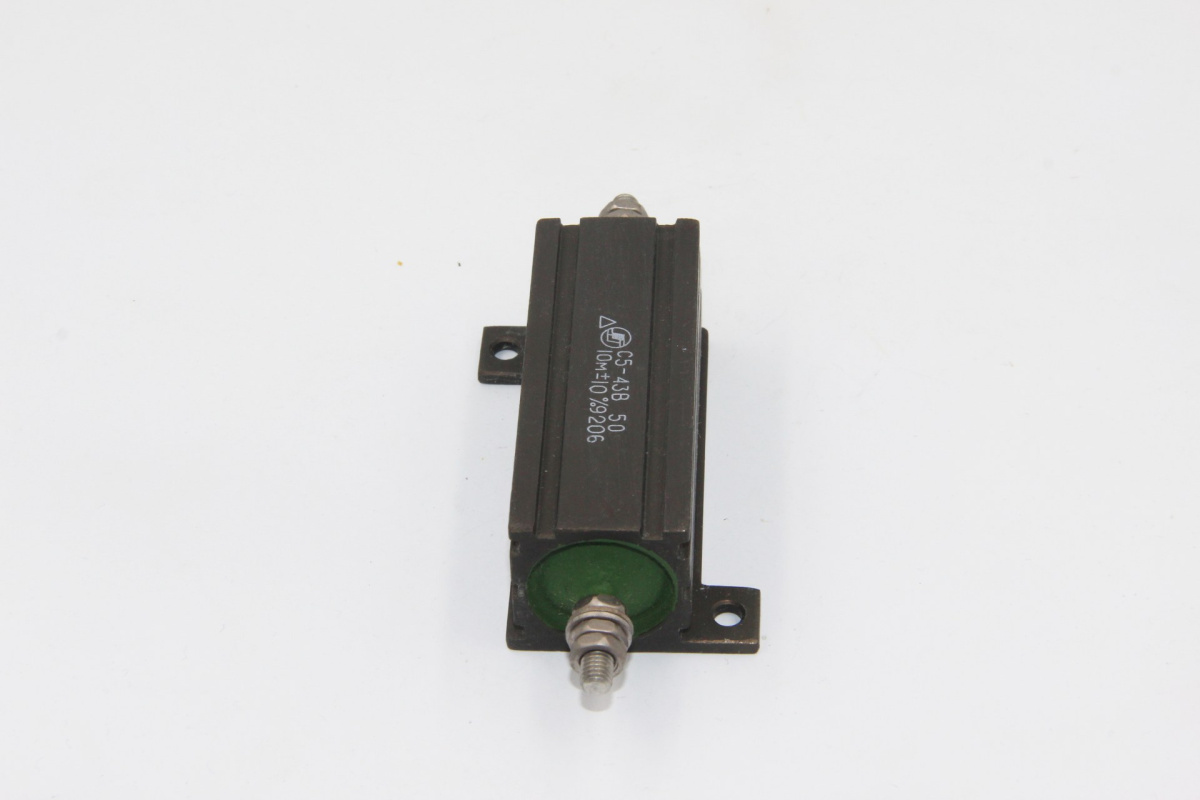

С5-43В 50Вт 0.68
Резисторы С5-43В постоянные проволочные, мощные, общего применения, изолированные.
Предназначены для работы в электрических цепях постоянного, переменного и импульсного токов с напряжением до 100 В.
Ряд номинальных сопротивлений - Е12, Е24.
Основные технические характеристики резисторов С5-43В:
- Диапазон номинальных сопротивлений: 0,068 Ом... 1,0 Ом
- Номинальная мощность: 10; 16; 25; 50; 75; 100 Вт
- Предельное напряжение: 100 В
- Допускаемые отклонения сопротивлений: ±5; ±10 %
- Диапазон температур: -60... +85 °С
- Минимальная наработка: 20000 ч
- Срок сохраняемости: 25 лет
Система обозначения резисторов:
С - резисторы постоянные, СП - резисторы переменные.
Первая цифра после букв указывает материал, из которого они изготовлены:
1 - непроволочные тонкослойные углеродистые и бороуглеродистые
2 - непроволочные тонкослойные металлопленочные и металлоокисные
3 - непроволочные композиционные пленочные
4 - непроволочные композиционные объемные
5 - проволочные
6 - непроволочные тонкослойные металлизированные
Следующие цифры, написанные через дефис, указывают порядковый номер разработки конструктивной разновидности резисторов данного вида.
Например, резистор С2-22 - постоянный непроволочный с порядковым номером разработки 22.
