СП5-3В 1Вт 10

СП5-3В 1Вт 10

Характеристики

4CE130IOQ

Описание

Описание резистора СП5-3В 1Вт 10


Резистор СП5-3В 1Вт 10 - радиоэлемент, используемый в радиоэлектронных схемах в качестве активного электрического сопротивления и предназначенный для регулирования или ограничения тока в электрических цепях.
Резистор СП5-3В 1Вт 10 используются в БРЭА в качестве анодных и коллекторных нагрузок, делителей напряжения для создания требуемого режима питания ламп, транзисторов и микросхем.

Параметры и характеристики резистора СП5-3В 1Вт 10:


Основными параметрами СП5-3В 1Вт 10 являются: номинальное сопротивление и его допустимое отклонение, номинальная мощность рассеивания, предельное рабочее напряжение, температурный коэффициент сопротивления и шумы.

СП5-3В 1Вт 10

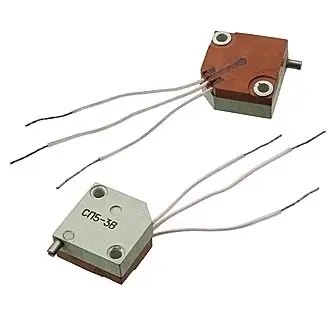

Резисторы СП5-3В переменные подстроечные проволочные для навесного монтажа.
Квадратные многооборотные (40 оборотов от минимума до максимума), с круговым перемещением подвижной контактной системы, производимым червячной парой.
Предназначены для работы в цепях постоянного, переменного и импульсного токов.
Ряд номинальных сопротивлений - Е6.
Резисторы изготавливаются в климатическом исполнении В (всеклиматическое)

Основные технические характеристики резисторов СП5-3В:
- Диапазон номинальных сопротивлений: 3,3 Ом... 47 кОм
- Номинальная мощность: 1 Вт
- Допускаемые отклонения сопротивлений: ±5; ±10
- Диапазон температур: -60... +70 °С
- Функциональная характеристика: А
- Срок сохраняемости: 15 лет
- Минимальная наработка: 25000 ч
- Масса: 2,8 г


Система обозначения резисторов:


С - резисторы постоянные, СП - резисторы переменные.
Первая цифра после букв указывает материал, из которого они изготовлены:
   1 - непроволочные тонкослойные углеродистые и бороуглеродистые
   2 - непроволочные тонкослойные металлопленочные и металлоокисные
   3 - непроволочные композиционные пленочные
   4 - непроволочные композиционные объемные
   5 - проволочные
   6 - непроволочные тонкослойные металлизированные
Следующие цифры, написанные через дефис, указывают порядковый номер разработки конструктивной разновидности резисторов данного вида.
Например, резистор С2-22 - постоянный непроволочный с порядковым номером разработки 22.
