Описание резистора СП5-30-II-16Е 2.2кОм
Резистор СП5-30-II-16Е 2.2кОм - радиоэлемент, используемый в радиоэлектронных схемах в качестве активного электрического сопротивления и предназначенный для регулирования или ограничения тока в электрических цепях.
Резистор СП5-30-II-16Е 2.2кОм используются в БРЭА в качестве анодных и коллекторных нагрузок, делителей напряжения для создания требуемого режима питания ламп, транзисторов и микросхем.
Параметры и характеристики резистора СП5-30-II-16Е 2.2кОм:
Основными параметрами СП5-30-II-16Е 2.2кОм являются: номинальное сопротивление и его допустимое отклонение, номинальная мощность рассеивания, предельное рабочее напряжение, температурный коэффициент сопротивления и шумы.

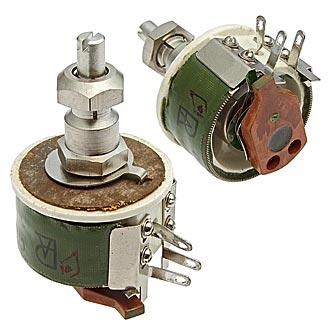

СП5-30-II-16Е 2.2кОм
Резисторы СП5-30-II-16Е переменные проволочные регулировочные для навесного монтажа.
Одинарные, однооборотные, виброустойчивые всеклиматического исполнения с вариантом исполнения вала типа "Е".
Предназначены для работы в электрических цепях постоянного и переменного токов.
Основные технические характеристики резисторов СП5-30-II-16Е:
- Диапазон номинальных сопротивлений: 2,2 Ом... 4,7 кОм
- Номинальная мощность: 16 Вт
- Допускаемые отклонения сопротивлений: ±5; ±10 %
- Предельное напряжение: 500 В
- Диапазон температур: -60... +85 °С
- Функциональная характеристика: А
- Срок сохраняемости: 15 лет
- Минимальная наработка: 15000 ч
Система обозначения резисторов:
С - резисторы постоянные, СП - резисторы переменные.
Первая цифра после букв указывает материал, из которого они изготовлены:
1 - непроволочные тонкослойные углеродистые и бороуглеродистые
2 - непроволочные тонкослойные металлопленочные и металлоокисные
3 - непроволочные композиционные пленочные
4 - непроволочные композиционные объемные
5 - проволочные
6 - непроволочные тонкослойные металлизированные
Следующие цифры, написанные через дефис, указывают порядковый номер разработки конструктивной разновидности резисторов данного вида.
Например, резистор С2-22 - постоянный непроволочный с порядковым номером разработки 22.
