Описание резистора СП5-16ВА 0.25Вт 150


Резистор СП5-16ВА 0.25Вт 150 - радиоэлемент, используемый в радиоэлектронных схемах в качестве активного электрического сопротивления и предназначенный для регулирования или ограничения тока в электрических цепях.
Резистор СП5-16ВА 0.25Вт 150 используются в БРЭА в качестве анодных и коллекторных нагрузок, делителей напряжения для создания требуемого режима питания ламп, транзисторов и микросхем.

Параметры и характеристики резистора СП5-16ВА 0.25Вт 150:


Основными параметрами СП5-16ВА 0.25Вт 150 являются: номинальное сопротивление и его допустимое отклонение, номинальная мощность рассеивания, предельное рабочее напряжение, температурный коэффициент сопротивления и шумы.

СП5-16ВА 0.25Вт 150

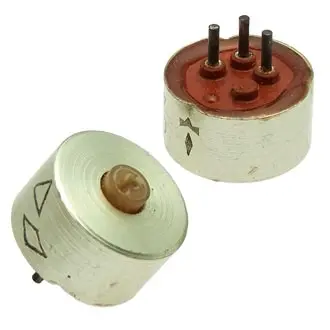

Резисторы СП5-16ВА переменные подстроечные проволочные для печатного монтажа.
Цилиндрические, одинарные однооборотные, с круговым перемещением подвижной контактной системы, с упором.
Предназначены для работы в цепях постоянного, переменного и импульсного токов.
Ряд номинальных сопротивлений - Е6.
Технические условия: ОЖ0.468.552 ТУ
Основные технические характеристики резисторов СП5-16ВА:
- Диапазон номинальных сопротивлений: 3,3... 22000 Ом
- Номинальная мощность: 0,25 Вт
- Предельное напряжение: 74 В
- Допускаемые отклонения сопротивлений: ±5; ±10 %
- Диапазон температур: -60... +70 °С
- Функциональная характеристика: А


Система обозначения резисторов:


С - резисторы постоянные, СП - резисторы переменные.
Первая цифра после букв указывает материал, из которого они изготовлены:
   1 - непроволочные тонкослойные углеродистые и бороуглеродистые
   2 - непроволочные тонкослойные металлопленочные и металлоокисные
   3 - непроволочные композиционные пленочные
   4 - непроволочные композиционные объемные
   5 - проволочные
   6 - непроволочные тонкослойные металлизированные
Следующие цифры, написанные через дефис, указывают порядковый номер разработки конструктивной разновидности резисторов данного вида.
Например, резистор С2-22 - постоянный непроволочный с порядковым номером разработки 22.
