Описание резистора СП3-19Б 0.5Вт 15 кОм


Резистор СП3-19Б 0.5Вт 15 кОм - радиоэлемент, используемый в радиоэлектронных схемах в качестве активного электрического сопротивления и предназначенный для регулирования или ограничения тока в электрических цепях.
Резистор СП3-19Б 0.5Вт 15 кОм используются в БРЭА в качестве анодных и коллекторных нагрузок, делителей напряжения для создания требуемого режима питания ламп, транзисторов и микросхем.

Параметры и характеристики резистора СП3-19Б 0.5Вт 15 кОм:


Основными параметрами СП3-19Б 0.5Вт 15 кОм являются: номинальное сопротивление и его допустимое отклонение, номинальная мощность рассеивания, предельное рабочее напряжение, температурный коэффициент сопротивления и шумы.

СП3-19Б 0.5Вт 15 кОм

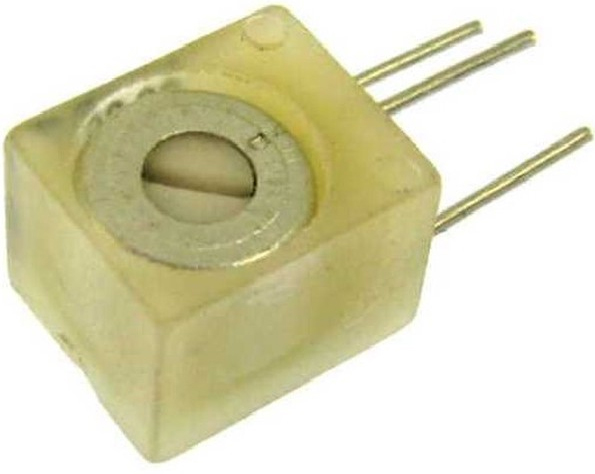

Резисторы СП3-19Б переменные подстроечные непроволочные.
Одинарные однооборотные, с круговым перемещением подвижной системы, в прямоугольном корпусе.
Предназначены для работы в цепях постоянного, переменного и импульсного токов.

Основные технические характеристики резисторов СП3-19Б:
- Диапазон номинальных сопротивлений: 10 Ом... 1 МОм
- Номинальная мощность: 0,5 Вт
- Предельное напряжение: 150 В
- Допускаемые отклонения сопротивлений: ±10; ±20 %
- Диапазон температур: -60... +70 °С
- Функциональная характеристика: А
- Минимальная наработка: 20000 ч
- Срок сохраняемости: 12 лет


Система обозначения резисторов:


С - резисторы постоянные, СП - резисторы переменные.
Первая цифра после букв указывает материал, из которого они изготовлены:
   1 - непроволочные тонкослойные углеродистые и бороуглеродистые
   2 - непроволочные тонкослойные металлопленочные и металлоокисные
   3 - непроволочные композиционные пленочные
   4 - непроволочные композиционные объемные
   5 - проволочные
   6 - непроволочные тонкослойные металлизированные
Следующие цифры, написанные через дефис, указывают порядковый номер разработки конструктивной разновидности резисторов данного вида.
Например, резистор С2-22 - постоянный непроволочный с порядковым номером разработки 22.
