Описание
Резистор СН2-2А 680В - радиоэлемент, используемый в радиоэлектронных схемах в качестве активного электрического сопротивления и предназначенный для регулирования или ограничения тока в электрических цепях.
Используются в БРЭА в качестве анодных и коллекторных нагрузок, делителей напряжения для создания требуемого режима питания ламп, транзисторов и микросхем.
Параметры и характеристики
Основными параметрами СН2-2А 680В являются: номинальное сопротивление и его допустимое отклонение, номинальная мощность рассеивания, предельное рабочее напряжение, температурный коэффициент сопротивления и шумы.

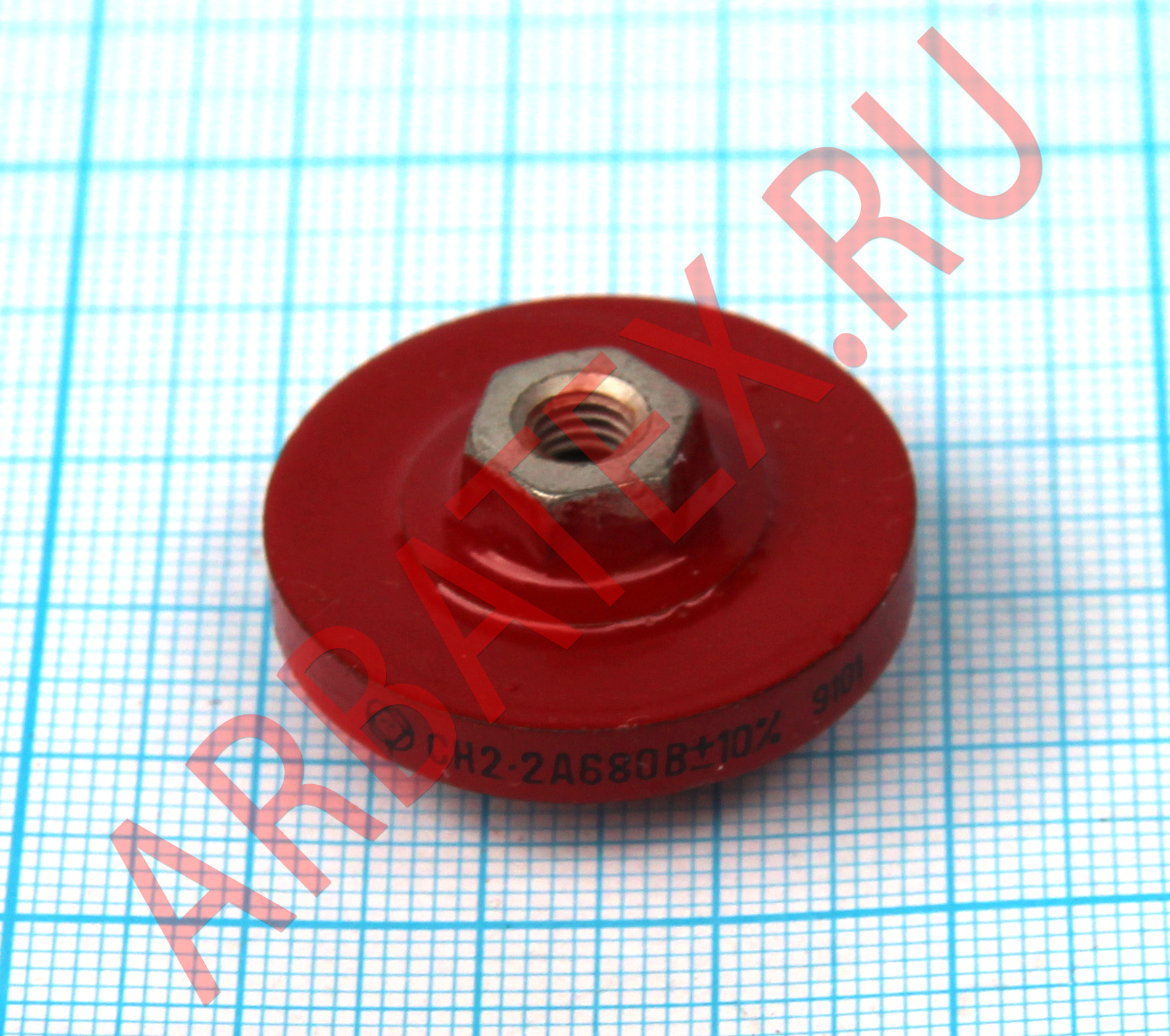

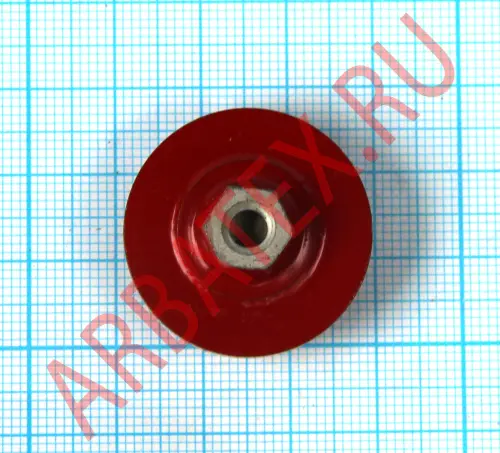

СН2-2А 680В
Варисторы СН2-2А оксидноцинковые негерметизированные, неизолированные.
Предназначены для защиты элементов и узлов аппаратуры от превышений напряжений в цепях постоянного, переменного и импульсного токов.
Допустимый импульсный ток - 2000 А.
Защитный коэффициент - 1,6
Технические условия: ОЖО.468.205 ТУ
Основные технические характеристики варисторов СН2-2А:
- Классификационное напряжение: 330... 1300 В
- Допуск по напряжению: ±5; ±10; ±20 %
- Классификационный ток: 1 мА
- Диапазон температур: -40... +85 °С
Система обозначения резисторов:
С - резисторы постоянные, СП - резисторы переменные.
Первая цифра после букв указывает материал, из которого они изготовлены:
1 - непроволочные тонкослойные углеродистые и бороуглеродистые
2 - непроволочные тонкослойные металлопленочные и металлоокисные
3 - непроволочные композиционные пленочные
4 - непроволочные композиционные объемные
5 - проволочные
6 - непроволочные тонкослойные металлизированные
Следующие цифры, написанные через дефис, указывают порядковый номер разработки конструктивной разновидности резисторов данного вида.
Например, резистор С2-22 - постоянный непроволочный с порядковым номером разработки 22.
