Описание резистора С5-36В 100Вт 47
Резистор С5-36В 100Вт 47 - радиоэлемент, используемый в радиоэлектронных схемах в качестве активного электрического сопротивления и предназначенный для регулирования или ограничения тока в электрических цепях.
Резистор С5-36В 100Вт 47 используются в БРЭА в качестве анодных и коллекторных нагрузок, делителей напряжения для создания требуемого режима питания ламп, транзисторов и микросхем.
Параметры и характеристики резистора С5-36В 100Вт 47:
Основными параметрами С5-36В 100Вт 47 являются: номинальное сопротивление и его допустимое отклонение, номинальная мощность рассеивания, предельное рабочее напряжение, температурный коэффициент сопротивления и шумы.

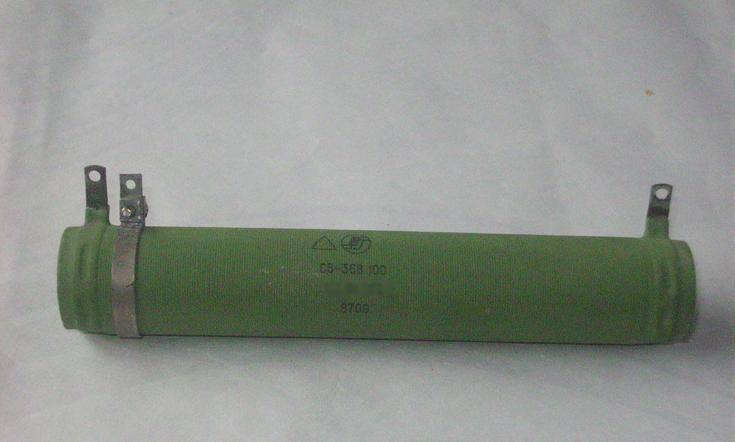

С5-36В 100Вт 47
Резисторы С5-36В постоянные проволочные, нагрузочные, с возможностью регулирования сопротивления перемещением хомутика, для навесного монтажа.
Предназначен для работы в цепях постоянного и переменного токов радиоэлектронной аппаратуры.
Ряд номинальных сопротивлений - Е12 и Е24.
Основные технические характеристики резисторов С5-36В:
- Диапазон номинальных сопротивлений: 3 Ом... 8,2 КОм
- Номинальная мощность: 10, 16, 25, 50, 100, 160 Вт
- Допускаемые отклонения сопротивлений: ±5; ±10 %
- Диапазон температур: -60... +155 °С
- Минимальная наработка: 15000 ч
- Срок сохраняемости: 25 лет
Система обозначения резисторов:
С - резисторы постоянные, СП - резисторы переменные.
Первая цифра после букв указывает материал, из которого они изготовлены:
1 - непроволочные тонкослойные углеродистые и бороуглеродистые
2 - непроволочные тонкослойные металлопленочные и металлоокисные
3 - непроволочные композиционные пленочные
4 - непроволочные композиционные объемные
5 - проволочные
6 - непроволочные тонкослойные металлизированные
Следующие цифры, написанные через дефис, указывают порядковый номер разработки конструктивной разновидности резисторов данного вида.
Например, резистор С2-22 - постоянный непроволочный с порядковым номером разработки 22.
