РП1-48 0.25вт 22 кОм

Каталог Резисторы РП1-48 0.25вт 22 кОм

РП1-48 0.25вт 22 кОм

Каталог Резисторы РП1-48 0.25вт 22 кОм

Характеристики

4CE130IEM

Описание

Описание резистора РП1-48 0.25вт 22к


Резистор РП1-48 0.25вт 22к - радиоэлемент, используемый в радиоэлектронных схемах в качестве активного электрического сопротивления и предназначенный для регулирования или ограничения тока в электрических цепях.
Резистор РП1-48 0.25вт 22к используются в БРЭА в качестве анодных и коллекторных нагрузок, делителей напряжения для создания требуемого режима питания ламп, транзисторов и микросхем.

Параметры и характеристики резистора РП1-48 0.25вт 22к:


Основными параметрами РП1-48 0.25вт 22к являются: номинальное сопротивление и его допустимое отклонение, номинальная мощность рассеивания, предельное рабочее напряжение, температурный коэффициент сопротивления и шумы.

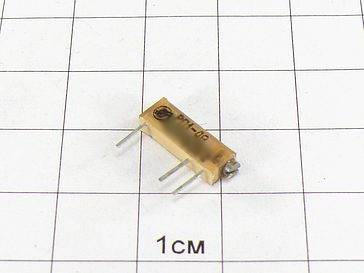

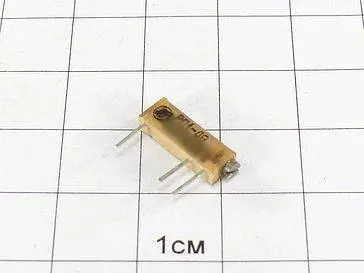

РП1-48 0.25вт 22к
Резисторы РП1-48 переменные подстроечные непроволочные.
Керметные композиционные одинарные многооборотные, с прямоугольным перемещением подвижной системы, без выключателя, в корпусе с проволочными и лепестковыми выводами, для печатного монтажа.
Предназначены для работы в цепях постоянного, переменного и импульсного токов.

Основные технические характеристики резисторов РП1-48:
- Диапазон номинальных сопротивлений: 10 Ом... 2,2 МОм
- Номинальная мощность: 0,25 Вт
- Предельное напряжение: 100 В
- Допускаемые отклонения сопротивлений: ±10; ±20 %
- Диапазон температур: -60... +85 °С
- Функциональная характеристика: А


Система обозначения резисторов:


С - резисторы постоянные, СП - резисторы переменные.
Первая цифра после букв указывает материал, из которого они изготовлены:
   1 - непроволочные тонкослойные углеродистые и бороуглеродистые
   2 - непроволочные тонкослойные металлопленочные и металлоокисные
   3 - непроволочные композиционные пленочные
   4 - непроволочные композиционные объемные
   5 - проволочные
   6 - непроволочные тонкослойные металлизированные
Следующие цифры, написанные через дефис, указывают порядковый номер разработки конструктивной разновидности резисторов данного вида.
Например, резистор С2-22 - постоянный непроволочный с порядковым номером разработки 22.
