Описание резистора ПЭВ-50 82
Резистор ПЭВ-50 82 - радиоэлемент, используемый в радиоэлектронных схемах в качестве активного электрического сопротивления и предназначенный для регулирования или ограничения тока в электрических цепях.
Резистор ПЭВ-50 82 используются в БРЭА в качестве анодных и коллекторных нагрузок, делителей напряжения для создания требуемого режима питания ламп, транзисторов и микросхем.
Параметры и характеристики резистора ПЭВ-50 82:
Основными параметрами ПЭВ-50 82 являются: номинальное сопротивление и его допустимое отклонение, номинальная мощность рассеивания, предельное рабочее напряжение, температурный коэффициент сопротивления и шумы.

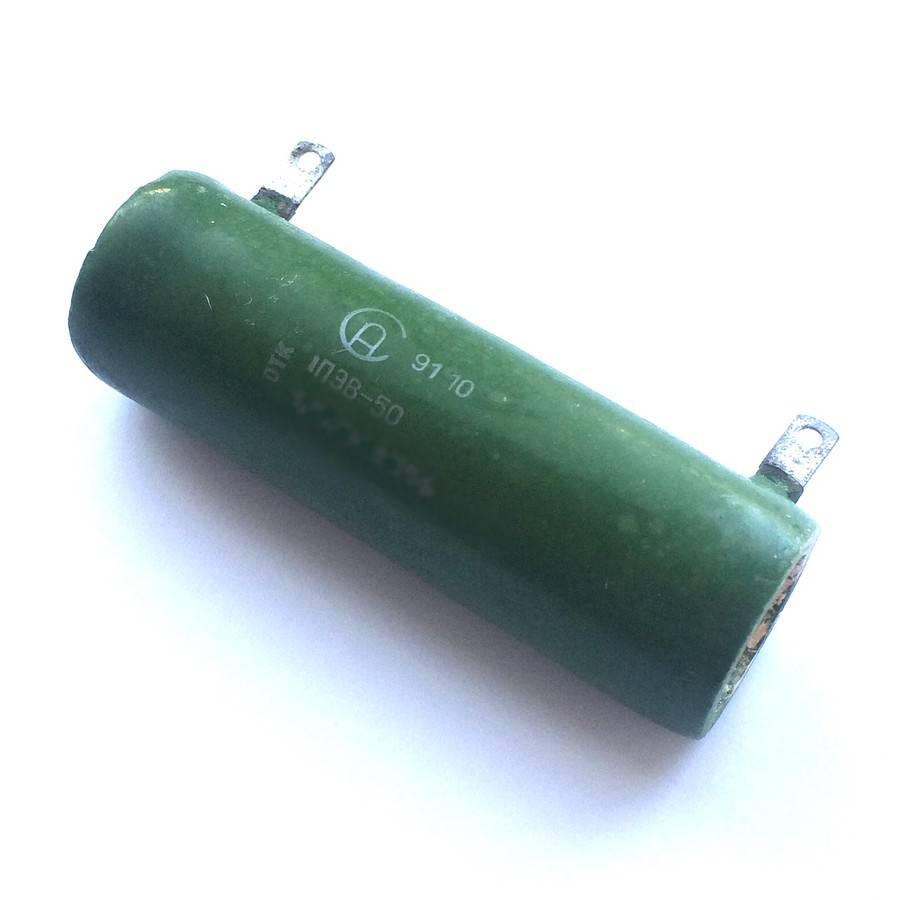

ПЭВ-50 82
Резисторы ПЭВ-50 постоянные проволочные, нагрузочные для навесного монтажа.
Предназначены для работы в цепях постоянного и переменного токов радиоэлектронной аппаратуры.
Ряд номинальных сопротивлений - Е24.
Основные технические характеристики резисторов ПЭВ-50:
- Диапазон номинальных сопротивлений: 18 Ом... 51 КОм
- Предельное напряжение: 1400 В
- Номинальная мощность: 50 Вт
- Допускаемые отклонения сопротивлений: ±5; ±10 %
- Диапазон температур: -60... +40 °С
- Минимальная наработка: 20000 ч
- Срок сохраняемости: 25 лет
Система обозначения резисторов:
С - резисторы постоянные, СП - резисторы переменные.
Первая цифра после букв указывает материал, из которого они изготовлены:
1 - непроволочные тонкослойные углеродистые и бороуглеродистые
2 - непроволочные тонкослойные металлопленочные и металлоокисные
3 - непроволочные композиционные пленочные
4 - непроволочные композиционные объемные
5 - проволочные
6 - непроволочные тонкослойные металлизированные
Следующие цифры, написанные через дефис, указывают порядковый номер разработки конструктивной разновидности резисторов данного вида.
Например, резистор С2-22 - постоянный непроволочный с порядковым номером разработки 22.
