ПЭВ-15 9.1

ПЭВ-15 9.1

Характеристики

4CE130IB1

Описание

Описание резистора ПЭВ-15 9.1


Резистор ПЭВ-15 9.1 - радиоэлемент, используемый в радиоэлектронных схемах в качестве активного электрического сопротивления и предназначенный для регулирования или ограничения тока в электрических цепях.
Резистор ПЭВ-15 9.1 используются в БРЭА в качестве анодных и коллекторных нагрузок, делителей напряжения для создания требуемого режима питания ламп, транзисторов и микросхем.

Параметры и характеристики резистора ПЭВ-15 9.1:


Основными параметрами ПЭВ-15 9.1 являются: номинальное сопротивление и его допустимое отклонение, номинальная мощность рассеивания, предельное рабочее напряжение, температурный коэффициент сопротивления и шумы.

ПЭВ-15 9.1

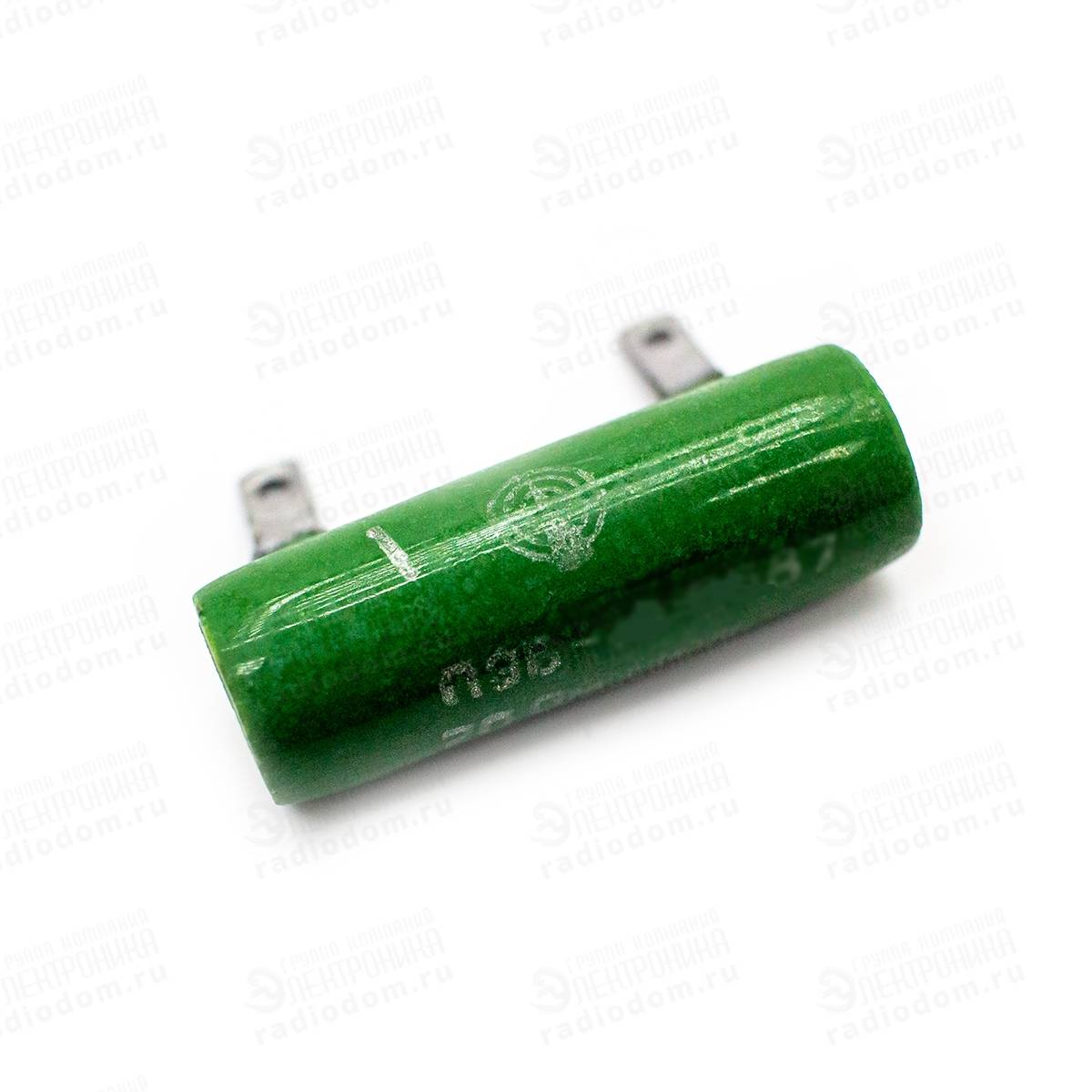

Резисторы ПЭВ-15 постоянные проволочные, нагрузочные для навесного монтажа.
Предназначены для работы в цепях постоянного и переменного токов радиоэлектронной аппаратуры.
Ряд номинальных сопротивлений - Е24.

Основные технические характеристики резисторов ПЭВ-15:
- Диапазон номинальных сопротивлений: 3,9 Ом... 15 КОм
- Предельное напряжение: 1400 В
- Номинальная мощность: 15 Вт
- Допускаемые отклонения сопротивлений: ±5; ±10 %
- Диапазон температур: -60... +40 °С
- Минимальная наработка: 20000 ч
- Срок сохраняемости: 25 лет


Система обозначения резисторов:


С - резисторы постоянные, СП - резисторы переменные.
Первая цифра после букв указывает материал, из которого они изготовлены:
   1 - непроволочные тонкослойные углеродистые и бороуглеродистые
   2 - непроволочные тонкослойные металлопленочные и металлоокисные
   3 - непроволочные композиционные пленочные
   4 - непроволочные композиционные объемные
   5 - проволочные
   6 - непроволочные тонкослойные металлизированные
Следующие цифры, написанные через дефис, указывают порядковый номер разработки конструктивной разновидности резисторов данного вида.
Например, резистор С2-22 - постоянный непроволочный с порядковым номером разработки 22.
