Описание резистора ПП3-47-1к/1 кОм
Резистор ПП3-47-1к/1 кОм - радиоэлемент, используемый в радиоэлектронных схемах в качестве активного электрического сопротивления и предназначенный для регулирования или ограничения тока в электрических цепях.
Резистор ПП3-47-1к/1 кОм используются в БРЭА в качестве анодных и коллекторных нагрузок, делителей напряжения для создания требуемого режима питания ламп, транзисторов и микросхем.
Параметры и характеристики резистора ПП3-47-1к/1 кОм:
Основными параметрами ПП3-47-1к/1 кОм являются: номинальное сопротивление и его допустимое отклонение, номинальная мощность рассеивания, предельное рабочее напряжение, температурный коэффициент сопротивления и шумы.
ПП3-47-1к/1 кОм

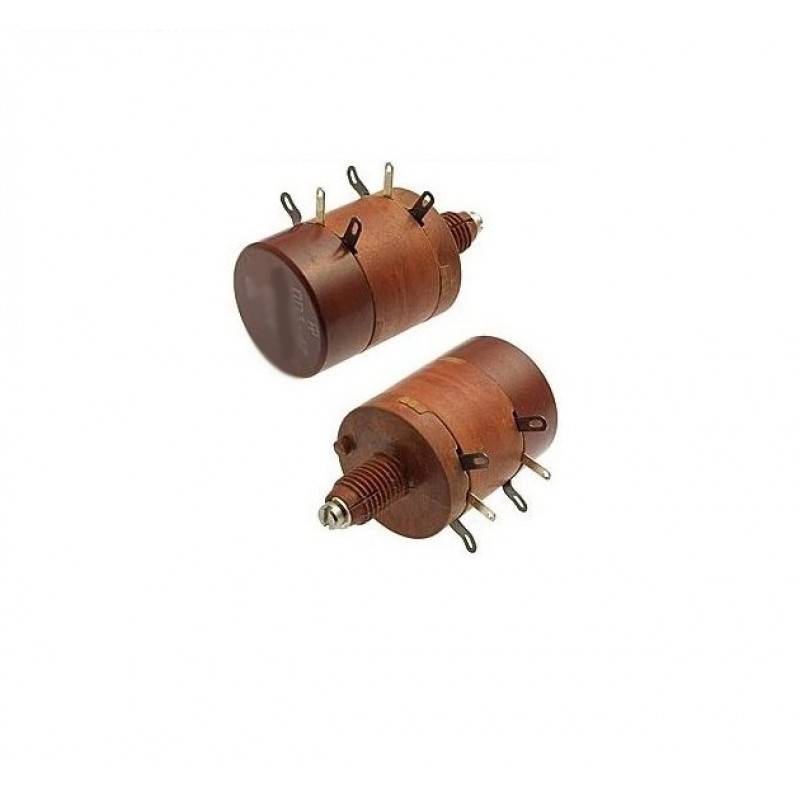

Резисторы ПП3-47 переменные регулировочные проволочные, сдвоенные однооборотные, со стопорением вала.
Предназначены для работы в электрических цепях постоянного и переменного токов, для навесного монтажа.
Ряд Е6.
Основные технические характеристики резисторов ПП3-47:
- Диапазон номинальных сопротивлений: 4,7 Ом...20 кОм
- Номинальная мощность: 3 Вт
- Предельное напряжение: 400 В
- Допускаемые отклонения сопротивлений: ±5; ±10 %
- Диапазон температур: -60... +70 °С
- Функциональная характеристика: А
Система обозначения резисторов:
С - резисторы постоянные, СП - резисторы переменные.
Первая цифра после букв указывает материал, из которого они изготовлены:
1 - непроволочные тонкослойные углеродистые и бороуглеродистые
2 - непроволочные тонкослойные металлопленочные и металлоокисные
3 - непроволочные композиционные пленочные
4 - непроволочные композиционные объемные
5 - проволочные
6 - непроволочные тонкослойные металлизированные
Следующие цифры, написанные через дефис, указывают порядковый номер разработки конструктивной разновидности резисторов данного вида.
Например, резистор С2-22 - постоянный непроволочный с порядковым номером разработки 22.
