КЭВ-5 1.5 МОм

КЭВ-5 1.5 МОм

Характеристики

4CE130I4J

Описание

Описание резистора КЭВ-5 1.5М


Резистор КЭВ-5 1.5М - радиоэлемент, используемый в радиоэлектронных схемах в качестве активного электрического сопротивления и предназначенный для регулирования или ограничения тока в электрических цепях.
Резистор КЭВ-5 1.5М используются в БРЭА в качестве анодных и коллекторных нагрузок, делителей напряжения для создания требуемого режима питания ламп, транзисторов и микросхем.

Параметры и характеристики резистора КЭВ-5 1.5М:


Основными параметрами КЭВ-5 1.5М являются: номинальное сопротивление и его допустимое отклонение, номинальная мощность рассеивания, предельное рабочее напряжение, температурный коэффициент сопротивления и шумы.

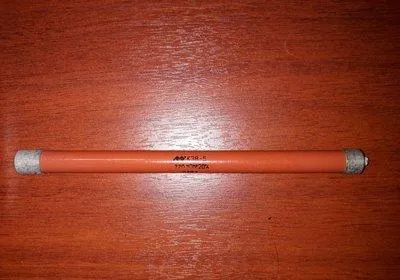

КЭВ-5 1.5М
Резисторы КЭВ-5 постоянные непроволочные.
Высоковольтные лакопленочные с композиционным лакосажевым проводящим слоем неизолированные, для навесного монтажа.
Предназначены для работы в электрических цепях постоянного и переменного токов.

Основные технические характеристики резисторов КЭВ-5:
- Диапазон номинальных сопротивлений: 510 КОм... 18 ГОм
- Номинальная мощность: 5 Вт
- Предельное напряжение: 35 кВ
- Допускаемые отклонения сопротивлений: ±5; ±10; ±20 %
- Диапазон температур: -60... +40 °С


Система обозначения резисторов:


С - резисторы постоянные, СП - резисторы переменные.
Первая цифра после букв указывает материал, из которого они изготовлены:
   1 - непроволочные тонкослойные углеродистые и бороуглеродистые
   2 - непроволочные тонкослойные металлопленочные и металлоокисные
   3 - непроволочные композиционные пленочные
   4 - непроволочные композиционные объемные
   5 - проволочные
   6 - непроволочные тонкослойные металлизированные
Следующие цифры, написанные через дефис, указывают порядковый номер разработки конструктивной разновидности резисторов данного вида.
Например, резистор С2-22 - постоянный непроволочный с порядковым номером разработки 22.
