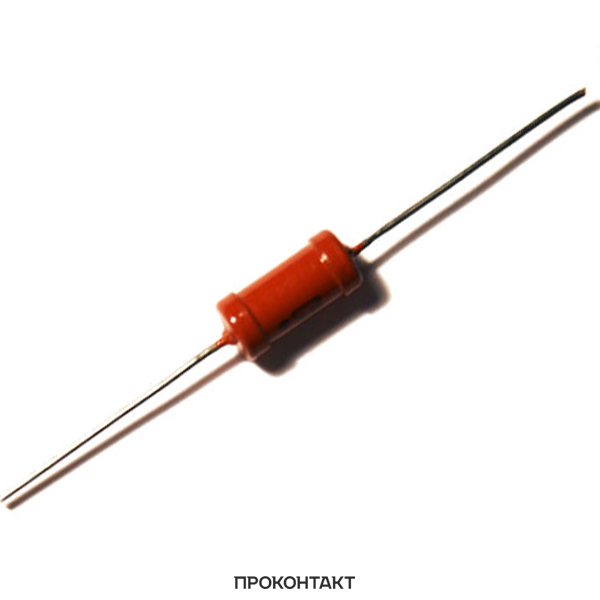

Описание резистора КИМ-0.125 10М
Резистор КИМ-0.125 10М - радиоэлемент, используемый в радиоэлектронных схемах в качестве активного электрического сопротивления и предназначенный для регулирования или ограничения тока в электрических цепях.
Резистор КИМ-0.125 10М используются в БРЭА в качестве анодных и коллекторных нагрузок, делителей напряжения для создания требуемого режима питания ламп, транзисторов и микросхем.
Параметры и характеристики резистора КИМ-0.125 10М:
Основными параметрами КИМ-0.125 10М являются: номинальное сопротивление и его допустимое отклонение, номинальная мощность рассеивания, предельное рабочее напряжение, температурный коэффициент сопротивления и шумы.
КИМ-0.125 10М
Резисторы КИМ постоянные непроволочные.
Высокоомные с композиционным лакосажевым проводящим слоем изолированные, для навесного монтажа.
Предназначены для работы в электрических цепях постоянного и переменного токов.
Основные технические характеристики резисторов КИМ:
- Диапазон номинальных сопротивлений: 1 КОм... 10 ГОм
- Номинальная мощность: 0,125 Вт
- Предельное напряжение: 200 В
- Допускаемые отклонения сопротивлений: ±5; ±10; ±20 %
- Диапазон температур: -60... +85 °С
Система обозначения резисторов:
С - резисторы постоянные, СП - резисторы переменные.
Первая цифра после букв указывает материал, из которого они изготовлены:
1 - непроволочные тонкослойные углеродистые и бороуглеродистые
2 - непроволочные тонкослойные металлопленочные и металлоокисные
3 - непроволочные композиционные пленочные
4 - непроволочные композиционные объемные
5 - проволочные
6 - непроволочные тонкослойные металлизированные
Следующие цифры, написанные через дефис, указывают порядковый номер разработки конструктивной разновидности резисторов данного вида.
Например, резистор С2-22 - постоянный непроволочный с порядковым номером разработки 22.
