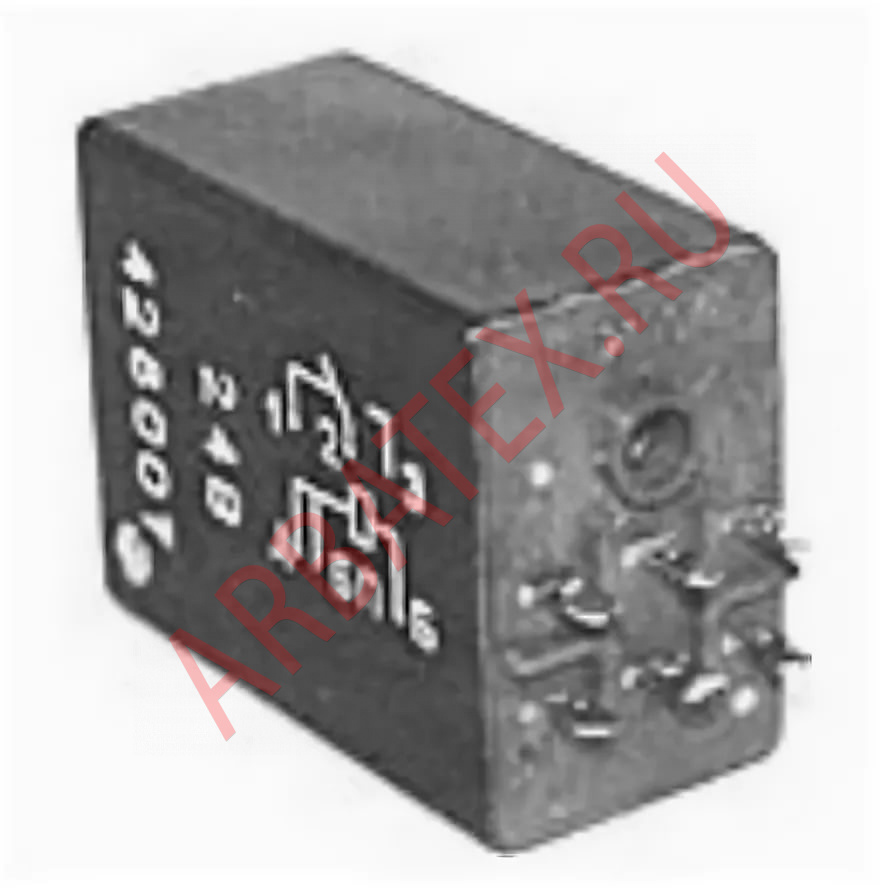

ТНН21ПОДГ реле слаботочное применяется для получения независимой выдержки времени. Реле времени применяется в схемах, где необходимо автоматически выполнить какое-то действие через определенный промежуток времени. Механизм реле размещен в пластмассовом корпусе, на лицевой части реле выведен переключатель поддиапазона установок и ручка установки выдержки времени.
Технические характеристики:
Номинальное напряжение постоянного тока коммутируемой цепи
|
27 В
|
Диапазон напряжения постоянного тока коммутируемой цепи
|
5 - 29,4 В
|
Номинальный ток коммутируемой цепи
|
0,25 А
|
Диапазон тока коммутируемой цепи
|
0,05 - 0,25 А
|
Номинальное напряжение постоянного тока в цепи управления
|
27 В
|
Диапазон напряжения постоянного тока в цепи управления
|
до 29,4 В
|
Номинальное напряжение срабатывания:
|
|
для I исполнения
|
24 В
|
для II исполнения
|
25 В
|
для III исполнения
|
26 В
|
для IV исполнения
|
27 В
|
для V исполнения
|
28 В
|
Напряжение отпускания во всех условиях эксплуатации
|
не более 15 В
|
Режим работы
|
продолжительный
|
Масса блока
|
не более 0,11 кг
|
Габаритные размеры
|
43,5х29х68 мм
|
