Описание ВЛ-69 1-100 сек 24В

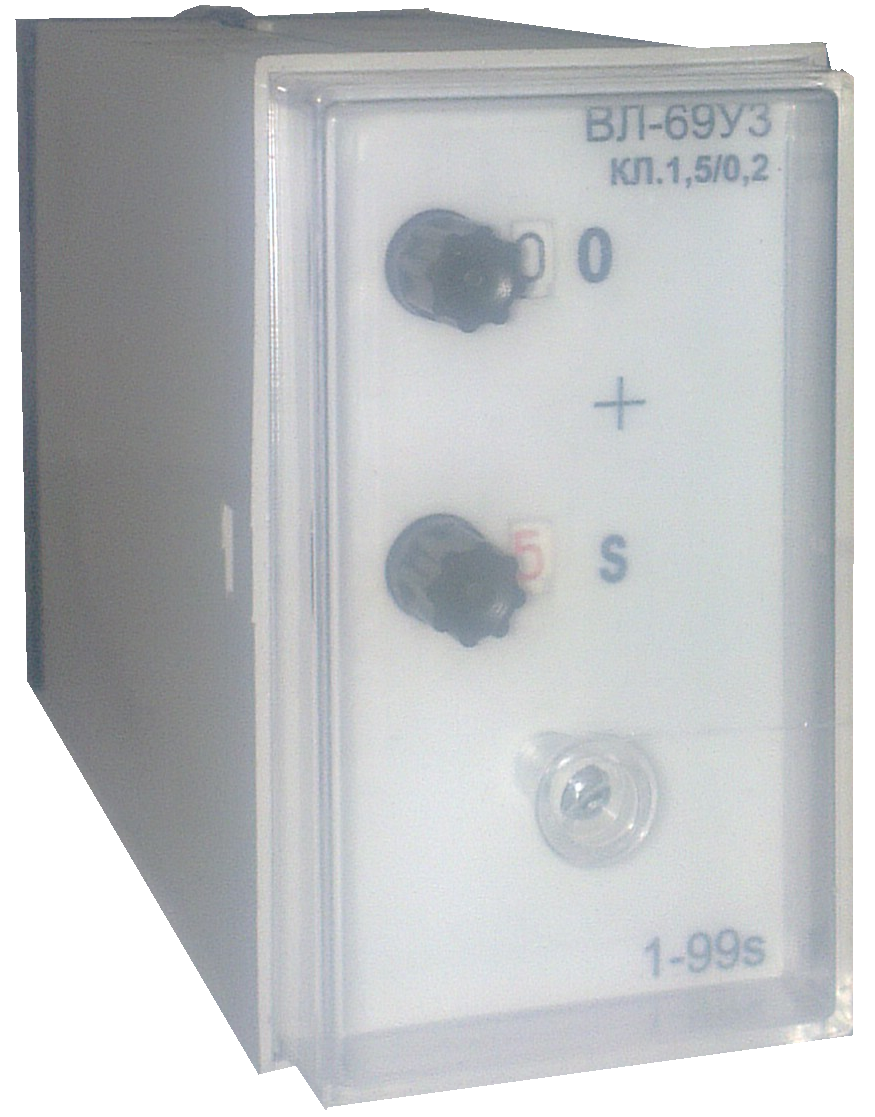

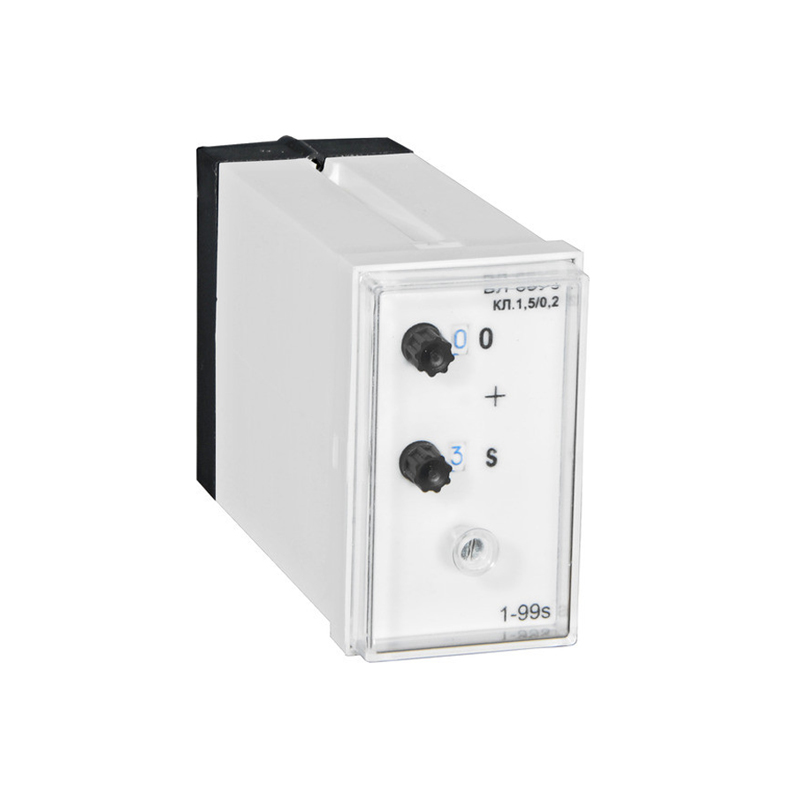

ВЛ-69 1-100 сек 24В реле времени применяется для получения независимой выдержки времени. Реле времени применяется в схемах, где необходимо автоматически выполнить какое-то действие через определенный промежуток времени. Механизм реле размещен в пластмассовом корпусе, на лицевой части реле выведен переключатель поддиапазона установок и ручка установки выдержки времени.

 Технические характеристики :

Пределы установок по исполнениям - нижний - (0,1-9,9) с, мин, ч. и верхний - (1-999) с, мин.
Регулировка выдержки времени - Ступенчатая.
Количество делений шкалы с числовыми отметками ---
Дискретность переключения установок - 0,01 % Т max.
Класс точности - 1,5/0,2
Время повторной готовности не менее - 0,1 сек.
Время возврата не более - 0,07 сек.
Механическая износостойкость не менее - 20х106 циклов.
Номинальное напряжение питания постоянного - 24, 27, 110 В и ~ переменного 110 ,230, 240 тока 50/60 Гц.
Допустимые отклонения напряжения питания - +10, -15 %.
Потребляемая мощность не более - 4,5 (4,5) , Вт (ВА).
Длительно допустимая сила тока выходной цепи - 4 А.
Степень защиты реле / клемника - IP40 | IP20.
Масса не более - 0,28 кг.
Габаритные размеры - 45х75х119.
Климатическое исполнение - УХЛ4, У3, Т3, О4.
