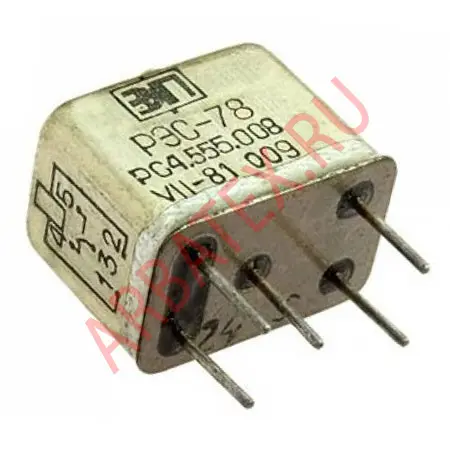

РЭС-78 РС4.555.008-11

Характеристики

Артикул

Описание

Описание реле РЭС-78 РС4.555.008-11

РЭС 78 РС4.555.008-11 реле слаботочное электромагнитное герметизированное применяется для получения независимой выдержки времени. Реле времени применяется в схемах, где необходимо автоматически выполнить какое-то действие через определенный промежуток времени. Механизм реле размещен в пластмассовом корпусе, на лицевой части реле выведен переключатель поддиапазона установок и ручка установки выдержки времени.

Параметры и характеристики реле РЭС-78 РС4.555.008-11:

Минимальный срок службы и срок сохраняемости реле РЭС-78:
  - при хранении в условиях отапливаемого хранилища, а также вмонтированных в защищенную аппаратуру или находящихся в комплекте ЗИП - 12 лет;
  - или при хранении в неотапливаемых хранилищах, в упаковке изготовителя и вмонтированных в аппаратуру - 6 лет;
  - или при хранении под навесом в упаковке изготовителя и вмонтированных в аппаратуру - 3 года;
  - или при хранении на открытой площадке, вмонтированных в аппаратуру - 3 года

Обозначение исполнения	Сопротив-ление обмотки, Ом	Ток, мА		Рабочее номи-нальное напря-жение, В U В / I А	Время, мс		Сопротив-ление контактов электричес-кой цепи, Ом, не более	Материал контактов
		сраба-тывания, не более	возврата, не менее		срабатыва-ния, не более	возврата, не более
РС4.555.008-04	22±2,2	110	14	4,6±0,6 / -	6,5	4,5	1,0	ПлИ 90-10
РС4.555.008-36			15		6,0	2,0	0,1	Лента БМР СН0,15/МН19 ЦР0103
РС4.555.008-03	45±7	69	8,8	6±0,6 / -		4,5	1,0	ПлИ 90-10
РС4.555.008-11							0,5	Зл.999,9 покрытие Зл2тв.
РС4.555.008-35			11,5			2,0	0,1	Лента БМР СН0,15/МН19 ЦР0103
РС4.555.008-01	120⁺¹²_-18	45	5,4	10⁺²_-1 / -		4,5	1,0	ПлИ 90-10
РС4.555.008-02		37	4,2			2,5
РС4.555.008-09		45	5,4			4,5	0,5	Зл.999,9 покрытие Зл2тв.
РС4.555.008-10		37	4,2			2,5
РС4.555.008-33	120⁺¹²_-17	45	7,0			2,0	0,1	Лента БМР СН0,15/МН19 ЦР0103
РС4.555.008-34		35	5,0
РС4.555.008	630±95	21	2,5	27±3 / -		4,5	1,0	ПлИ 90-10
РС4.555.008-08							0,5	Зл.999,9 покрытие Зл2тв.
РС4.555.008-32			3,2			2,0	0,1	Лента БМР СН0,15/МН19 ЦР0103
РС4.555.008-14		19	2,3			4,5	0,5	Зл.999,9 покрытие Зл2тв.
РС4.555.008-15							1,0	ПлИ 90-10
РС4.555.008-05	1500±225	10	1,2	- / 13+1,5-1	8,0	2,5	1,0	ПлИ 90-10
РС4.555.008-12							0,5	Зл.999,9 покрытие Зл2тв.
РС4.555.008-37			1,3		7,5	2,0	0,1	Лента БМР СН0,15/МН19 ЦР0103
РС4.555.008-06	4200±840	8,0	1,0	- / 10+1,5-0,5	8,0	4,5	1,0	ПлИ 90-10
РС4.555.008-13							0,5	Зл.999,9 покрытие Зл2тв.
РС4.555.008-38			1,2		7,5	2,0	0,1	Лента БМР СН0,15/МН19 ЦР0103
РС4.555.008-07		6,0	0,72	- / 8±1	8,0	2,5	1,0	ПлИ 90-10
РС4.555.008-39			0,8		7,5	2,0	0,1	Лента БМР СН0,15/МН19 ЦР0103
