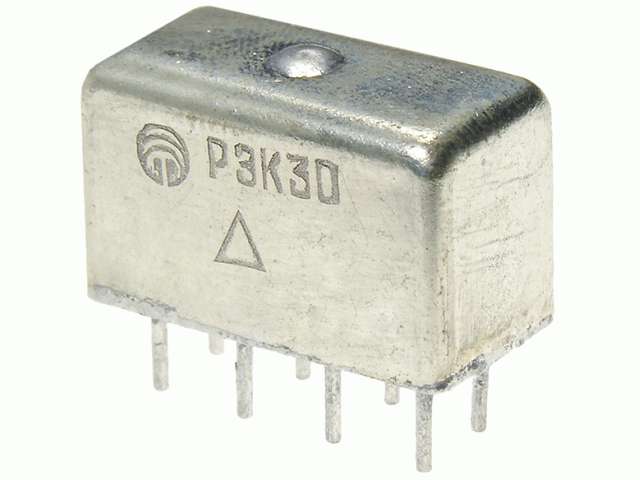

РЭК30 РФ4.500.473-04 реле слаботочное, электромагнитное, одностабильное, неполяризованное, герметичное, субминиатюрное, с двумя переключающими контактами применяется для получения независимой выдержки времени. Реле времени применяется в схемах, где необходимо автоматически выполнить какое-то действие через определенный промежуток времени. Механизм реле размещен в пластмассовом корпусе, на лицевой части реле выведен переключатель поддиапазона установок и ручка установки выдержки времени.
Технические характеристики :
РЭК30 РФ4.500.473-04 реле слаботочное.
Количество контактов - 2.
Коммутируемый ток - от 0,04 А до 1,25 А.
Коммутируемое напряжение - от 6 В до 150 В.
Рабочее напряжение реле РЭК 30 - от 4,5 В до 66 В.
Частота срабатывания - не более 0,33 Гц.
Число коммутационных циклов - не более 500 000.
Ток срабатывания - не более 90 мА.
Сопротивление контакта РЭК-30 - не более 1,5 Ом.
Сопротивление обмотки - от 25,5 Ом до 3520 Ом.
Сопротивление изоляции реле между токоведущими цепями, между токоведущими цепями и корпусом:
- в нормальных климатических условиях (обмотка обесточена) - 200 МОм;
- в условиях повышенной влажности - 5 МОм;
- в условиях повышенной влажности между обмоткой и корпусом - 10 МОм;
- при максимальной температуре (после выдержки обмотки под рабочим напряжением) - 50 МОм.
Испытательное переменное напряжение РЭК30 между токоведущими элементами, между токоведущими элементами и корпусом:
- в нормальных климатических условиях - 500 В;
- в нормальных климатических условиях между токоведущими элементами - 350 В;
- в условиях повышенной влажности - 350 В;
- при пониженном атмосферном давлении - 260 В.
Время:
- срабатывания - 6 мс;
- отпускания - 3 мс.
Ток питания РЭК-30 - постоянный.
Напряжение источника питания - 5 В; 12 В; 24 В; 60 В.
Срок сохраняемости - 12 лет.
