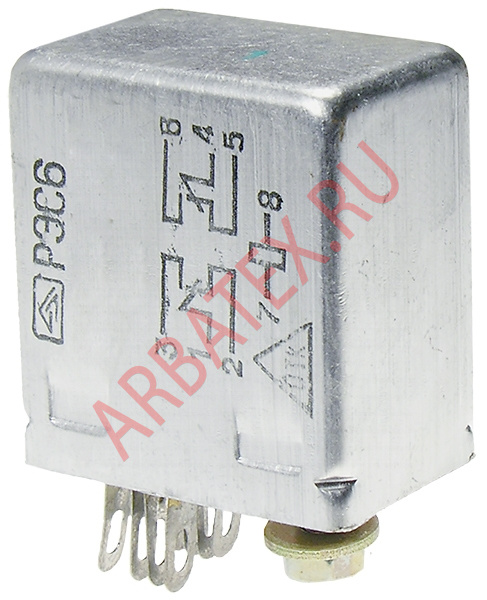

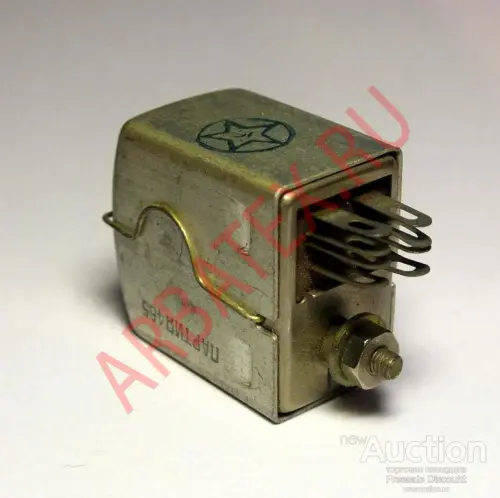

РЭС-6 РФ0.452.126-01 реле одностабильное постоянного и переменного тока с переключающим и замыкающим контактами применяется для получения независимой выдержки времени. Реле времени применяется в схемах, где необходимо автоматически выполнить какое-то действие через определенный промежуток времени. Механизм реле размещен в пластмассовом корпусе, на лицевой части реле выведен переключатель поддиапазона установок и ручка установки выдержки времени.
Технические характеристики реле РЭС-6 РФ0.452.126-01:
Диапазон коммутируемых токов - 0,1 - 6 А.
Диапазон коммутируемых напряжений - 6 - 300 В.
Коммутируемая нагрузка активная и индуктивная.
Ток срабатывания -от 5 мА до 130 мА.
Ток отпускания - от 3 мА до 25 мА.
Время срабатывания - 20 мс.
Время отпускания - 8 мс.
Габариты L×B×H 27×18,5×40,5 мм.
Масса 34 г.
Рабочая температура окружающей среды; от -60 до +85 °C.
Параметры РЭС-6:
Номер паспорта реле РЭС-6
|
Количество групп контактов
|
Рабочее напряжение
|
Сопротивление обмотки
|
Ток
|
Время
|
Сопротивление контактов
|
Коммутируемый ток
|
срабатывания
|
отпускания
|
срабатывания
|
отпускания
|
В
|
Ом
|
мА
|
мА
|
мс
|
мс
|
Ом
|
А
|
РЭС-6 РФ0.452.100-01
|
2п
|
50 ±7
|
2250…2750
|
20,0
|
3,0
|
20,0
|
8,0
|
0,6
|
0,1…6,0
|
РЭС-6 РФ0.452.101-01
|
2п
|
34 ±5
|
1125…1375
|
26,0
|
5,0
|
20,0
|
8,0
|
0,6
|
0,1…6,0
|
РЭС-6 РФ0.452.102-01
|
2п
|
27 ±3
|
765…935
|
32,0
|
6,0
|
20,0
|
8,0
|
0,6
|
0,1…6,0
|
РЭС-6 РФ0.452.103-01
|
2п
|
22 ±3
|
495…605
|
35,0
|
8,0
|
20,0
|
8,0
|
0,6
|
0,1…6,0
|
РЭС-6 РФ0.452.104-01
|
2п
|
18 ±2
|
270…330
|
50,0
|
10,0
|
20,0
|
8,0
|
0,6
|
0,1…6,0
|
РЭС-6 РФ0.452.105-01
|
2п
|
14 ±2
|
180…220
|
65,0
|
15,0
|
20,0
|
8,0
|
0,6
|
0,1…6,0
|
РЭС-6 РФ0.452.106-01
|
2п
|
24 ±3
|
112…137
|
70,0
|
18,0
|
20,0
|
8,0
|
0,6
|
0,1…6,0
|
РЭС-6 РФ0.452.107-01
|
2п
|
7,8 ±0,9
|
54…66
|
100,0
|
20,0
|
20,0
|
8,0
|
0,6
|
0,1…6,0
|
РЭС-6 РФ0.452.108-01
|
2п
|
-
|
4500…5500
|
15,0
|
2,0
|
20,0
|
8,0
|
0,6
|
0,1…6,0
|
РЭС-6 РФ0.452.109-01
|
2п
|
5 ±0,5
|
27…33
|
130,0
|
25,0
|
20,0
|
8,0
|
0,6
|
0,1…6,0
|
РЭС-6 РФ0.452.110-01
|
2з
|
50 ±7
|
2250…2750
|
15,0
|
2,0
|
20,0
|
8,0
|
0,6
|
0,1…6,0
|
РЭС-6 РФ0.452.111-01
|
2з
|
34 ±5
|
1125…1375
|
21,0
|
4,0
|
20,0
|
8,0
|
0,6
|
0,1…6,0
|
РЭС-6 РФ0.452.112-01
|
2з
|
27 ±3
|
765…935
|
25,0
|
5,0
|
20,0
|
8,0
|
0,6
|
0,1…6,0
|
РЭС-6 РФ0.452.113-01
|
2з
|
22 ±3
|
495…605
|
30,0
|
6,0
|
20,0
|
8,0
|
0,6
|
0,1…6,0
|
РЭС-6 РФ0.452.114-01
|
2з
|
18 ±2
|
270…330
|
42,0
|
8,0
|
20,0
|
8,0
|
0,6
|
0,1…6,0
|
РЭС-6 РФ0.452.115-01
|
2з
|
14 ±2
|
180…220
|
55,0
|
9,0
|
20,0
|
8,0
|
0,6
|
0,1…6,0
|
РЭС-6 РФ0.452.116-01
|
2з
|
24 ±3
|
112…137
|
62,0
|
10,0
|
20,0
|
8,0
|
0,6
|
0,1…6,0
|
РЭС-6 РФ0.452.120-01
|
2р
|
50 ±7
|
2250…2750
|
15,0
|
2,0
|
20,0
|
8,0
|
0,6
|
0,1…6,0
|
РЭС-6 РФ0.452.121-01
|
2р
|
34 ±5
|
1125…1375
|
21,0
|
4,0
|
20,0
|
8,0
|
0,6
|
0,1…6,0
|
РЭС-6 РФ0.452.122-01
|
2р
|
27 ±3
|
765…935
|
25,0
|
5,0
|
20,0
|
8,0
|
0,6
|
0,1…6,0
|
РЭС-6 РФ0.452.123-01
|
2р
|
22 ±3
|
495…605
|
30,0
|
6,0
|
20,0
|
8,0
|
0,6
|
0,1…6,0
|
РЭС-6 РФ0.452.124-01
|
2р
|
18 ±2
|
270…330
|
42,0
|
8,0
|
20,0
|
8,0
|
0,6
|
0,1…6,0
|
РЭС-6 РФ0.452.125-01
|
2р
|
14 ±2
|
180…220
|
55,0
|
9,0
|
20,0
|
8,0
|
0,6
|
0,1…6,0
|
РЭС-6 РФ0.452.126-01
|
2р
|
24 ±3
|
112…137
|
62,0
|
10,0
|
20,0
|
8,0
|
0,6
|
0,1…6,0
|
РЭС-6 РФ0.452.130-01
|
1з + 1р
|
50 ±7
|
2250…2750
|
15,0
|
2,0
|
20,0
|
8,0
|
0,6
|
0,1…6,0
|
РЭС-6 РФ0.452.131-01
|
1з + 1р
|
34 ±5
|
1125…1375
|
21,0
|
3,0
|
20,0
|
8,0
|
0,6
|
0,1…6,0
|
РЭС-6 РФ0.452.132-01
|
1з + 1р
|
27 ±3
|
765…935
|
25,0
|
4,0
|
20,0
|
8,0
|
0,6
|
0,1…6,0
|
РЭС-6 РФ0.452.133-01
|
1з + 1р
|
22 ±3
|
495…605
|
30,0
|
5,0
|
20,0
|
8,0
|
0,6
|
0,1…6,0
|
РЭС-6 РФ0.452.134-01
|
1з + 1р
|
18 ±2
|
270…330
|
42,0
|
6,0
|
20,0
|
8,0
|
0,6
|
0,1…6,0
|
РЭС-6 РФ0.452.135-01
|
1з + 1р
|
14 ±2
|
180…220
|
55,0
|
8,0
|
20,0
|
8,0
|
0,6
|
0,1…6,0
|
РЭС-6 РФ0.452.136-01
|
1з + 1р
|
24 ±3
|
112…137
|
62,0
|
9,0
|
20,0
|
8,0
|
0,6
|
0,1…6,0
|
РЭС-6 РФ0.452.140-01
|
1п
|
50 ±7
|
2250…2750
|
15,0
|
3,0
|
20,0
|
8,0
|
0,6
|
0,1…6,0
|
РЭС-6 РФ0.452.141-01
|
1п
|
34 ±5
|
1125…1375
|
20,0
|
4,0
|
20,0
|
8,0
|
0,6
|
0,1…6,0
|
РЭС-6 РФ0.452.142-01
|
1п
|
27 ±3
|
765…935
|
25,0
|
5,0
|
20,0
|
8,0
|
0,6
|
0,1…6,0
|
РЭС-6 РФ0.452.143-01
|
1п
|
22 ±3
|
495…605
|
28,0
|
6,0
|
20,0
|
8,0
|
0,6
|
0,1…6,0
|
РЭС-6 РФ0.452.144-01
|
1п
|
18 ±2
|
270…330
|
35,0
|
8,0
|
20,0
|
8,0
|
0,6
|
0,1…6,0
|
РЭС-6 РФ0.452.145-01
|
1п
|
14 ±2
|
180…220
|
50,0
|
12,0
|
20,0
|
8,0
|
0,6
|
0,1…6,0
|
РЭС-6 РФ0.452.146-01
|
1п
|
24 ±3
|
112…137
|
60,0
|
15,0]
|
20,0
|
8,0
|
0,6
|
0,1…6,0
|
