Характеристики

4D813RXV6

Описание

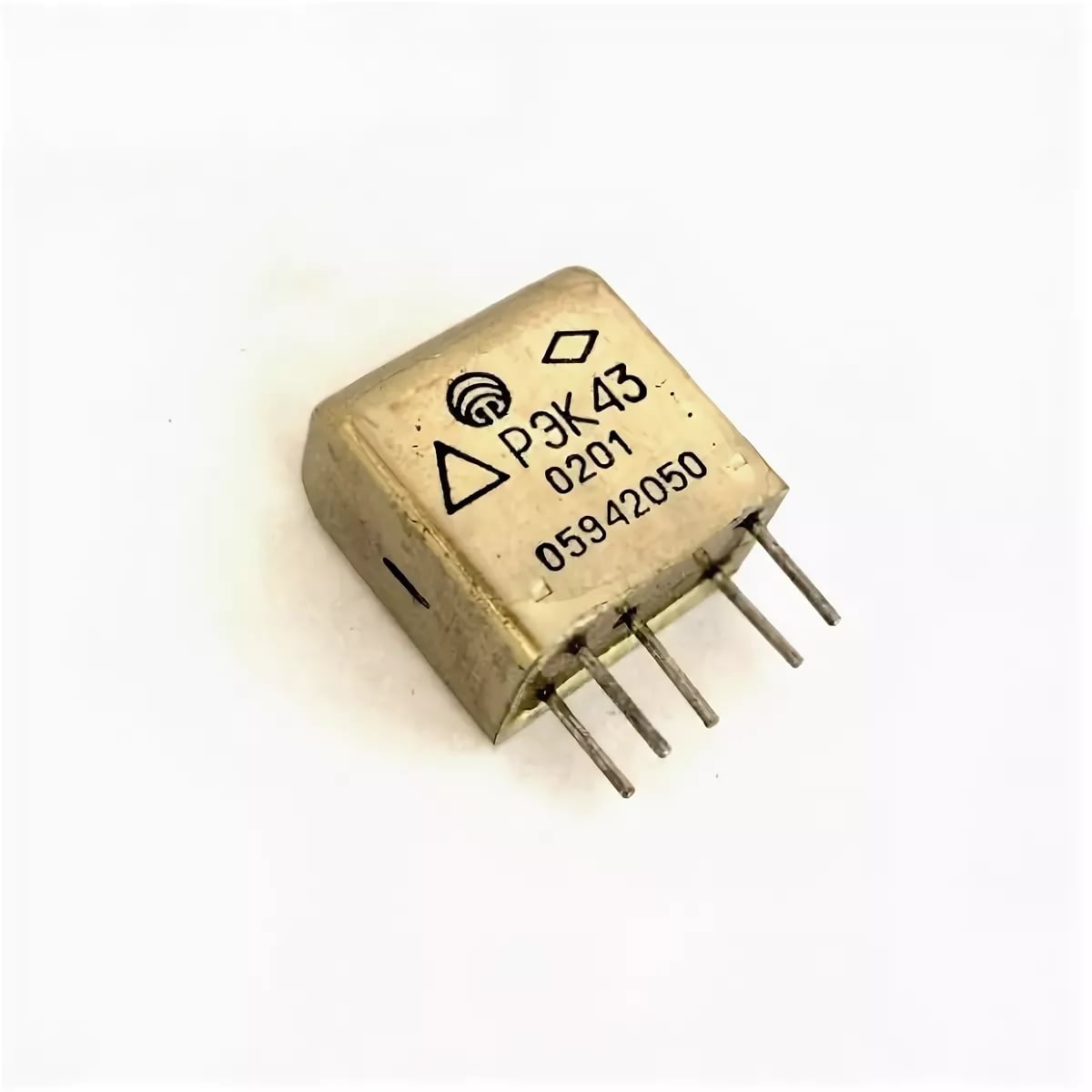

РЭК-43 РФ4.500.478-11.02 реле слаботочное, электромагнитное, одностабильное, неполяризованное, герметичное, субминиатюрное, с двумя переключающими контактами применяется для получения независимой выдержки времени. Реле времени применяется в схемах, где необходимо автоматически выполнить какое-то действие через определенный промежуток времени. Механизм реле размещен в пластмассовом корпусе, на лицевой части реле выведен переключатель поддиапазона установок и ручка установки выдержки времени.

Технические характеристики :

РЭК-43 РФ4.500.478-11.02 реле слаботочное.
Напряжение питания - 6 В; 10 В; 17 В; 27 В.
Коммутируемый ток - от 1 мкА до 2 А.
Коммутируемое напряжение - от 0,01 В до 250 В.
Рабочее напряжение РЭК-43 - от 2,5 В до 30 В.
Рабочий ток - от 7 мА до 13 мА. Количество контактов - 2. Сопротивление контакта - не более 1,4 Ом.
Число коммутационных циклов - не более 5000.
Ток срабатывания - не более 135 мА.
Сопротивление обмотки - от 13 Ом до 5040 Ом.
Сопротивление изоляции реле РЭК-43 между токоведущими цепями, между токоведущими цепями и корпусом:
- в нормальных климатических условиях (обмотка обесточена) - 200 МОм;
- в условиях повышенной влажности - 10 МОм;
- в условиях повышенной влажности между обмоткой и корпусом - 10 МОм;
- при максимальной температуре (после выдержки обмотки под рабочим напряжением) - 20 МОм.
Испытательное переменное напряжение РЭК43 между токоведущими элементами, между токоведущими элементами и корпусом:
- в нормальных климатических условиях - 500 В;
- в условиях повышенной влажности - 300 В;
- при пониженном атмосферном давлении - 170 В.
Время:
- срабатывания -не более 7,5 мс;
- отпускания - не более 2 мс.
Время дребезга контактов:
- при срабатывании - не более 1,5 мс;
- при отпускании - не более 4 мс.
Ток питания РЭК 43 - постоянный.
Напряжение питания - 6 В; 10 В; 17 В; 27 В.
Габаритные размеры - 11,5×17,2×25 мм.
Масса - 10 г.
Температура окружающей среды - от -60° С до +100° С.
