Характеристики

4CE130QAD

Описание

Описание РЭК23 РФ4.500.472-08.02

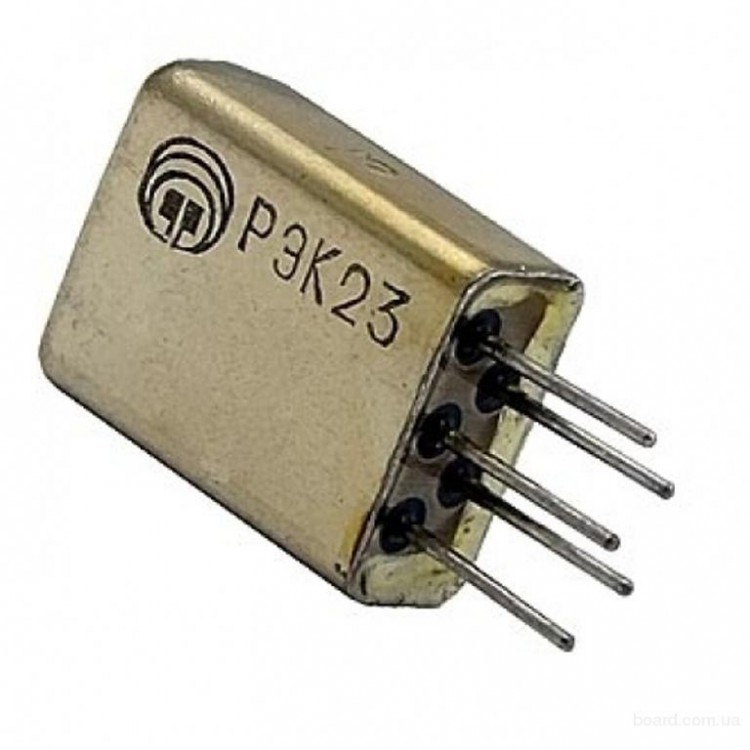

РЭК23 РФ4.500.472-08.02 реле слаботочное, электромагнитное, одностабильное, неполяризованное, герметичное, субминиатюрное, с двумя переключающими контактами применяется для получения независимой выдержки времени. Реле времени применяется в схемах, где необходимо автоматически выполнить какое-то действие через определенный промежуток времени. Механизм реле размещен в пластмассовом корпусе, на лицевой части реле выведен переключатель поддиапазона установок и ручка установки выдержки времени.

Параметры и характеристики РЭК23 РФ4.500.472-08.02:

Ток питания РЭК-23 - постоянный.
Напряжение питания - 6 В; 12 В; 18 В; 27 В.
Коммутируемый ток - от 1 мкА до 1 А.
Коммутируемое напряжение - от 6 В до 150 В.
Частота срабатывания - не более 10 Гц.
Число коммутационных циклов - не более 150 000.
Ток:
- срабатывания - не более 52,5 мА;
- отпускания - не менее 1,2 мА.
Сопротивление контакта - не более 1,4 Ом.
Сопротивление обмотки - от 55,25 Ом до 2185 Ом.
Рабочее напряжение - от 5 В до 36 В.
Сопротивление изоляции реле РЭК-23 между токоведущими элементами, между токоведущими элементами и корпусом:
- в нормальных климатических условиях (обмотка обесточена) - не менее 200 МОм;
- в условиях повышенной влажности - не менее 10 МОм;
- в условиях повышенной влажности между контактами, между контактами и корпусом - не менее 70 МОм;
- в условиях повышенной влажности между обмоткой и корпусом, между обмоткой и контактами - не менее 10 МОм;
- при максимальной температуре (после выдержки обмотки под рабочим напряжением) - не менее 20 МОм.
Время нахождения обмотки РЭК23 под напряжением:
- непрерывное - не более 30 с;
- суммарное - не более 100 ч.
Время:
- срабатывания - не более 3 мс;
- отпускания - не менее 2 мс.
Скважность - не более 9.
Срок сохраняемости - 12 лет.
Габаритные размеры - 10,45×20,6×5,3 мм.
Масса - 2,5 г.
Температура окружающей среды - от -60° С до +85° С.
