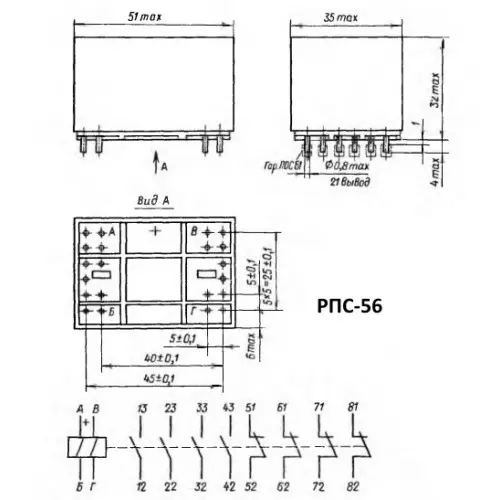

Номер паспорта реле РПС-56 |
Количество групп контактов | Рабочее напряжение | Сопротивление обмотки | Напряжение | Время | Сопротивление контактов |
Диапазон коммутации |
|||
---|---|---|---|---|---|---|---|---|---|---|
срабатывания | отпускания | срабатывания | отпускания | ток | напряжение | |||||
В | Ом | В | В | мс | мс | Ом | А | В | ||
РПС-56 РС4.569.907 | 8з | 10,1…13,9 | 95 ±9,5 | 8,5 | - | 9,5 | - | 0,25 | 10-6…0,35 | 0,001…60 |
РПС-56 РС4.569.907-01 | 8р | 10,1…13,9 | 95 ±9,5 | 8,5 | - | 9,5 | - | 0,25 | 10-6…0,35 | 0,001…60 |
РПС-56 РС4.569.907-02 | 4з + 4р | 10,1…13,9 | 95 ±9,5 | 8,5 | - | 9,5 | - | 0,25 | 10-6…0,35 | 0,001…60 |
РПС-56 РС4.569.907-03 | 7з + 1р | 10,1…13,9 | 95 ±9,5 | 8,5 | - | 9,5 | - | 0,25 | 10-6…0,35 | 0,001…60 |
РПС-56 РС4.569.907-04 | 2з + 7р | 10,1…13,9 | 95 ±9,5 | 8,5 | - | 9,5 | - | 0,25 | 10-6…0,35 | 0,001…60 |
РПС-56 РС4.569.907-05 | 6з + 2р | 10,1…13,9 | 95 ±9,5 | 8,5 | - | 9,5 | - | 0,25 | 10-6…0,35 | 0,001…60 |
РПС-56 РС4.569.907-06 | 2з + 6р | 10,1…13,9 | 95 ±9,5 | 8,5 | - | 9,5 | - | 0,25 | 10-6…0,35 | 0,001…60 |
РПС-56 РС4.569.907-07 | 5з + 3р | 10,1…13,9 | 95 ±9,5 | 8,5 | - | 9,5 | - | 0,25 | 10-6…0,35 | 0,001…60 |
РПС-56 РС4.569.907-08 | 3з + 5р | 10,1…13,9 | 95 ±9,5 | 8,5 | - | 9,5 | - | 0,25 | 10-6…0,35 | 0,001…60 |
РПС-56 РС4.569.907-09 | 8з | 16…30 | 175 ±17,5 | 12,0 | - | 8,0 | - | 0,25 | 10-6…0,35 | 0,001…60 |
РПС-56 РС4.569.907-10 | 4з + 4р | 16…30 | 175 ±17,5 | 12,0 | - | 8,0 | - | 0,25 | 10-6…0,35 | 0,001…60 |
РПС-56 РС4.569.907-11 | 2з + 6р | 16…30 | 175 ±17,5 | 12,0 | - | 8,0 | - | 0,25 | 10-6…0,35 |
0,001…60 |
