Характеристики

4CE130Q8U

Описание

Описание Реле РПС55 РС4.569.906-14

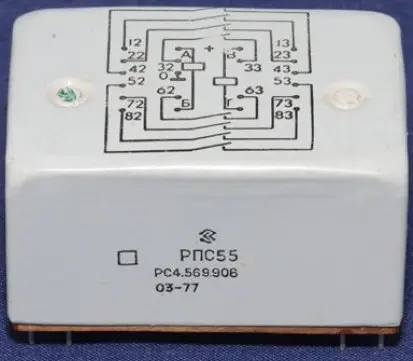

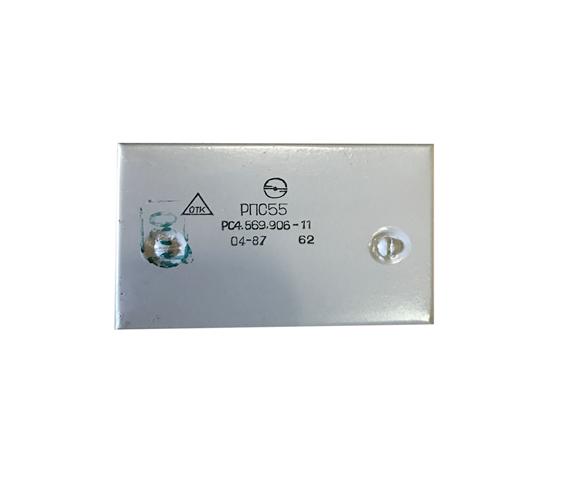

Реле РПС55 РС4.569.906-14 имеет пылебрызгозащищенный корпус с двумя переключающими контактами, герконовое, двухстабильное, служит для замыкания и размыкания различных участков электрических цепей при заданных изменениях электрических или неэлектрических входных величин.  Реле РПС55 РС4.569.906-14 применяется в различных областях приборостроения, радиоэлектронной промышленности и других сферах.


Характеристики Реле РПС55 РС4.569.906-14:



Ток питания обмотки - постоянный.
Сопротивление изоляции между токоведущими элементами, между токоведущими элементами и корпусом, МОм, не менее:
  - в нормальных климатических условиях (обмотки обесточены) - 1000
  - при максимальной температуре (после выдержки обмотки под рабочим напряжением) - 80
  - в условиях повышенной влажности - 5
Испытательное переменное напряжение между токоведущими элементами, между токоведущими элементами и корпусом, В:
  - в нормальных климатических условиях - 500
  - в условиях повышенной влажности - 300
  - при пониженном атмосферном давлении - 500
Материал контактов - Зл999,9; Рд99,9.
Сопротивление электрического контакта не более 0,25 Ом.
Масса реле РПС-55 - 80 г.
Минимальный срок службы и срок сохраняемости реле при хранении в условиях отапливаемого хранилища, а также вмонтированных в защищенную аппаратуру или находящихся в комплекте ЗИП - 12 лет.


Параметры реле:



Номер паспорта реле
РПС-55
Количество групп контактов Рабочее напряжение Сопротивление обмотки Напряжение Время Сопротивление контактов Диапазон
коммутации
срабатывания отпускания срабатывания отпускания ток напряжение
В Ом В В мс мс Ом А В
РПС-55 РС4.569.906 10,7…13,9 175 ±17,5 6,0 0,46 9,0 2,5 0,25 10-6…0,35 0,001…60
РПС-55 РС4.569.906-02 4з +4р 10,7…13,9 175 ±17,5 6,0 0,32 9,0 2,5 0,25 10-6…0,35 0,001…60
РПС-55 РС4.569.906-05 6з + 2р 10,7…13,9 175 ±17,5 6,0 0,32 9,0 2,5 0,25 10-6…0,35 0,001…60
РПС-55 РС4.569.906-06 2з + 6р 16…30 790 ±118 9,5 0,46 25,0 3,5 0,25 10-6…0,35 0,001…60
РПС-55 РС4.569.906-09 20,4…26,4 555 ±83 11,9 0,82 10,0 2,5 0,25 10-6…0,35 0,001…60
РПС-55 РС4.569.906-10 6з + 2р 20,4…26,4 555 ±83 11,9 0,57 10,0 2,5 0,25 10-6…0,35 0,001…60
РПС-55 РС4.569.906-11 4з +4р 20,4…26,4 555 ±83 11,9 0,57 10,0 2,5 0,25 10-6…0,35 0,001…60
РПС-55 РС4.569.906-12 16…30 790 ±118 9,5 0,65 18,0 3,5 0,25 10-6…0,35 0,001…60
РПС-55 РС4.569.906-13 4з +4р 16…30 790 ±118 9,5 0,46 25,0 3,5 0,25 10-6…0,35 0,001…60
РПС-55 РС4.569.906-14 5з + 3р 16…30 790 ±118 9,5 0,46 25,0 3,5 0,25 10-6…0,35 0,001…60
