Описание Реле РПС53 РС4.569.904-12

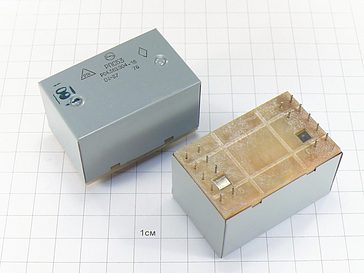

Реле РПС53 РС4.569.904-12 имеет пылебрызгозащищенный корпус с двумя переключающими контактами, герконовое, двухстабильное, служит для замыкания и размыкания различных участков электрических цепей при заданных изменениях электрических или неэлектрических входных величин.  Реле РПС53 РС4.569.904-12 применяется в различных областях приборостроения, радиоэлектронной промышленности и других сферах.


Характеристики Реле РПС53 РС4.569.904-12:



Ток питания обмотки - постоянный.
Сопротивление изоляции между токоведущими элементами, между токоведущими элементами и корпусом, МОм, не менее:
  - в нормальных климатических условиях (обмотки обесточены) - 1000
  - при максимальной температуре (после выдержки обмотки под рабочим напряжением) - 80
  - в условиях повышенной влажности - 5
Испытательное переменное напряжение между токоведущими элементами, между токоведущими элементами и корпусом, В:
  - в нормальных климатических условиях - 500
  - в условиях повышенной влажности - 300
  - при пониженном атмосферном давлении - 500
Материал контактов - Зл999,9; Рд99,9.
Сопротивление электрического контакта не более 0,25 Ом.
Масса реле РПС-53 - 50 г.
Минимальный срок службы и срок сохраняемости реле при хранении в условиях отапливаемого хранилища, а также вмонтированных в защищенную аппаратуру или находящихся в комплекте ЗИП - 12 лет

Параметры реле:



Номер паспорта реле
РПС-53
Количество групп контактов Рабочее напряжение Сопротивление обмотки Напряжение Время Сопротивление контактов Диапазон
коммутации
срабатывания отпускания срабатывания отпускания ток напряжение
В Ом В В мс мс Ом А В
РПС-53 РС4.569.904 8,6…14,2 175 ±17,5 5,1 0,4 9,0 2,5 0,25 10-6…0,35 0,001…60
РПС-53 РС4.569.904-01 10,1…13,9 175 ±17,5 5,8 0,32 9,0 2,5 0,25 10-6…0,35 0,001…60
РПС-53 РС4.569.904-02 5з + 2р 3,6…5,5 58 ±6 2,1 0,12 18,0 3,5 0,25 10-6…0,35 0,001…60
РПС-53 РС4.569.904-03 1з + 1р 3,6…5,5 58 ±6 2,1 0,12 18,0 3,5 0,25 10-6…0,35 0,001…60
РПС-53 РС4.569.904-04 4з + 2р 10,1…13,9 175 ±17,5 5,7 0,32 9,0 2,5 0,25 10-6…0,35 0,001…60
РПС-53 РС4.569.904-05 2з + 4р 10,1…13,9 175 ±17,5 5,7 0,32 9,0 2,5 0,25 10-6…0,35 0,001…60
РПС-53 РС4.569.904-06 3з + 3р 10,1…13,9 175 ±17,5 5,7 0,32 9,0 2,5 0,25 10-6…0,35 0,001…60
РПС-53 РС4.569.904-07 2з + 4р 3,6…5,5 58 ±6 2,1 0,12 18,0 3,5 0,25 10-6…0,35 0,001…60
РПС-53 РС4.569.904-08 3з + 3р 3,6…5,5 58 ±6 2,1 0,12 18,0 3,5 0,25 10-6…0,35 0,001…60
РПС-53 РС4.569.904-09 18…30 555 ±83 10,4 0,83 9,0 2,5 0,25 10-6…0,35 0,001…60
РПС-53 РС4.569.904-10 18…30 555 ±83 11,5 0,57 10,5 2,5 0,25 10-6…0,35 0,001…60
РПС-53 РС4.569.904-11 5з + 1р 20…30 555 ±83 11,5 0,57 9,0 2,5 0,25 10-6…0,35 0,001…60
РПС-53 РС4.569.904-12 4з + 2р 20…30 555 ±83 11,5 0,57 9,0 2,5 0,25 10-6…0,35 0,001…60
РПС-53 РС4.569.904-13 2з + 4р 20…30 555 ±83 11,5 0,57 9,0 2,5 0,25 10-6…0,35 0,001…60
РПС-53 РС4.569.904-14 3з + 3р 20…30 555 ±83 11,5 0,57 9,0 2,5 0,25 10-6…0,35 0,001…60
РПС-53 РС4.569.904-15 16…30 1200 ±180 9,8 0,95 18,0 3,5 0,25 10-6…0,35 0,001…60
РПС-53 РС4.569.904-16 4з + 2р 16…30 790 ±118 9,1 0,46 19,0 3,5 0,25 10-6…0,35 0,001…60
РПС-53 РС4.569.904-17 3з + 3р 16…30 790 ±118 9,1 0,46 19,0 3,5 0,25 10-6…0,35 0,001…60
